Гибкие полимерные теплоизолированные трубы ИЗОКОМ PE-Xa 95 °C/0,6 МПа предназначены для создания и реконструкции систем холодного и горячего водоснабжения с максимальным рабочим давлением 0,6 МПа и максимальной рабочей температурой 95°С.

Трубы ИЗОКОМ PE-Xa 95 °C/0,6 МПа поставляются на строительную площадку длинномерными отрезками необходимой длины согласно проектной документации или по согласованию с заказчиком. Транспортировка осуществляется в бухтах или на специальных транспортировочных барабанах. Максимальная длина отрезка трубы зависит от типоразмера трубы и способа транспортировки.

Номенклатура труб ИЗОКОМ PE-Xa 95 °C/0,6 МПа представлена широким размерным рядом с типоразмерами напорной трубы от 40 до 160.
Основные характеристики труб ИЗОКОМ PE-Xa 95 °C/0,6 МПа

При создании теплосетей с использованием труб ИЗОКОМ PE-Xa 95 °C/0,6 МПа применяется преимущественно метод бесканальной подземной прокладки, а также прокладки в проходных и непроходных каналах. Возможна прокладка трубопровода методом горизонтально направленного бурения.

Конструкция и физические характеристики используемых при производстве труб ИЗОКОМ PE-Xa 95 °C/0,6 МПа материалов обеспечивают им значительную гибкость, что позволяет создавать трубопроводы любой сложности практически без применения дополнительных фасонных изделий и дает возможность выбрать оптимальный маршрут теплотрассы, а также плавно обходить препятствия в плотной городской застройке: строения, коммуникации, отдельно стоящие деревья и т.д.

Физические свойства труб ИЗОКОМ PE-Xa 95 °C/0,6 МПа позволяют производить укладку без учета их теплового расширения; при прокладке не требуется устройство компенсаторов, отводов и неподвижных опор.

Монтаж трубопроводов производится пресс-фитингами при помощи специального гидравлического инструмента в комплекте с полимерными кожухами для изоляции, или при помощи фасонных изделий в комплекте с термоусаживаемой муфтой ИЗОКОМ.

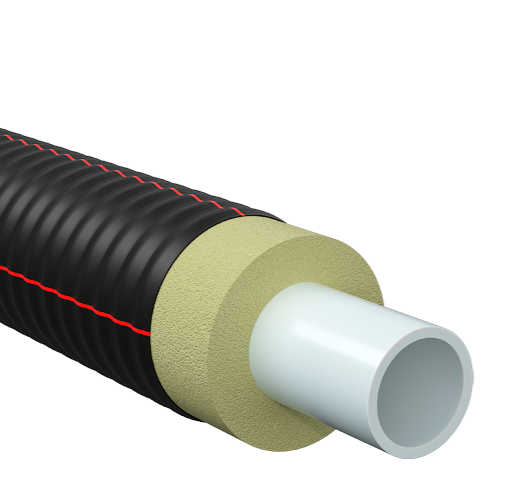

Конструкция труб ИЗОКОМ PE-Xa 95 °C/0,6 МПа представляет собой классическую конструкцию гибких предизолированных труб и состоит из многослойной напорной трубы (из сшитого полиэтилена), теплоизоляционного слоя из пенополиуретана и гофрированной защитной оболочки из полиэтилена.

Трубы ИЗОКОМ PE-Xa 95 °C/0,6 МПа изготавливаются длинномерными отрезками в течение непрерывного технологического процесса, благодаря чему каждый из слоев имеет прочное физическое сцепление с соседними слоями.

Внутренняя тонкостенная труба производится из сшитого полиэтилена методом непрерывной экструзии.

Слой теплоизоляции обеспечивает сохранение требуемой температуры теплоносителя во время его транспортировки по трубопроводу; изготавливается из полужесткого озонобезопасного пенополиуретана на основе циклопентана (c-pentane) в результате непрерывного технологического процесса, что обеспечивает равномерность свойств тепловой изоляции на протяжении всего отрезка трубы.

Гофрированная защитная оболочка предназначена для защиты теплоизоляции трубы от внешних воздействий и представляет собой слой из экструдированной светостабилизированной композиции полиэтилена, имеющего жесткое сцепление со слоем теплоизоляции.

Обозначение трубы в заказной спецификации состоит из:

• слова «труба»;
• торгового наименования трубы – ИЗОКОМ PE-Xa 95 °C/0,6 МПа;
• типоразмера трубы, состоящего из типоразмера напорной трубы и типоразмера защитной оболочки, перечисленных через символ "/";
• рабочего давления в мегапаскалях, состоящего из числового значения (последовательность символов «0,6») и обозначения единиц измерения – «МПа».

Для соединения труб ИЗОКОМ PE-Xa 95 °C/0,6 МПа используется специальный набор фасонных изделий, конструкция которых позволяет соединять трубы в различных комбинациях, создавая тепловую сеть любой сложности и пространственной конфигурации.
В номенклатуру фасонных изделий включаются:

• пресс-фитинг под сварку — для присоединения трубы ИЗОКОМ PE-Xa 95 °C/0,6 МПа к металлическим участкам трубопровода;
• пресс-фитинг — для соединения двух труб ИЗОКОМ PE-Xa 95 °C/0,6 МПа между собой;
• пресс-тройник — для ответвления трубопровода (различают равнопроходные и редукционные пресс-тройники).

Также для монтажа тепловой сети с использованием труб ИЗОКОМ PE-Xa 95 °C/0,6 МПа применяются фасонные изделия системы ИЗОКОМ. Это набор фасонных изделий с тепловой изоляцией, изготовленной в заводских условиях.
В стандартную номенклатуру фасонных изделий системы ИЗОКОМ включаются:

• отводы 90 град ИЗОКОМ — для изменения направления потока теплоносителя на угол 90°;
• тройники прямые ИЗОКОМ — для слияния и деления потоков теплоносителя в одной плоскости;
• тройники угловые ИЗОКОМ — для слияния и деления потоков теплоносителя в различных плоскостях.

По специальному заказу при согласовании со специалистами группы ИЗОКОМ возможно изготовление фасонных изделий ИЗОКОМ иного функционального назначения и/или с параметрами, отличными от изделий, включенных в стандартную номенклатуру.
Монтаж фасонных фасонных изделий системы ИЗОКОМ производится специальным гидравлическим инструментом.
