Гибкие полимерные теплоизолированные трубы ИЗОКОМ A-PE-Xa 120 °C/1,0 МПа предназначены для создания и реконструкции систем холодного и горячего водоснабжения с максимальным рабочим давлением 1,0 МПа и максимальной рабочей температурой 120°С.

ТрубыИЗОКОМ A-PE-Xa 120 °C/1,0 МПа поставляются на строительную площадку длинномерными отрезками необходимой длины согласно проектной документации или по согласованию с заказчиком. Транспортировка осуществляется в бухтах или на специальных транспортировочных барабанах. Максимальная длина отрезка трубы зависит от типоразмера трубы и способа транспортировки.
Номенклатура труб ИЗОКОМ A-PE-Xa 120 °C/1,0 МПа представлена широким размерным рядом с типоразмерами напорной трубы от 40 до 160.

Основные характеристики труб ИЗОКОМ A-PE-Xa 120 °C/1,0 МПа

При создании теплосетей с использованием труб ИЗОКОМ A-PE-Xa 120 °C/1,0 МПа применяется преимущественно метод бесканальной подземной прокладки, а также прокладки в проходных и непроходных каналах. Возможна прокладка трубопровода методом горизонтально направленного бурения.

Конструкция и физические характеристики используемых при производстве труб ИЗОКОМ A-PE-Xa 120 °C/1,0 МПа материалов обеспечивают им значительную гибкость, что позволяет создавать трубопроводы любой сложности практически без применения дополнительных фасонных изделий и дает возможность выбрать оптимальный маршрут теплотрассы, а также плавно обходить препятствия в плотной городской застройке: строения, коммуникации, отдельно стоящие деревья и т.д.

Физические свойства труб ИЗОКОМ A-PE-Xa 120 °C/1,0 МПа позволяют производить укладку без учета их теплового расширения; при прокладке не требуется устройство компенсаторов, отводов и неподвижных опор.

Монтаж трубопроводов производится обжимными фитингами при помощи специального гидравлического инструмента в комплекте с полимерными кожухами для изоляции, или при помощи фасонных изделий в комплекте с термоусаживаемой муфтой ИЗОКОМ.

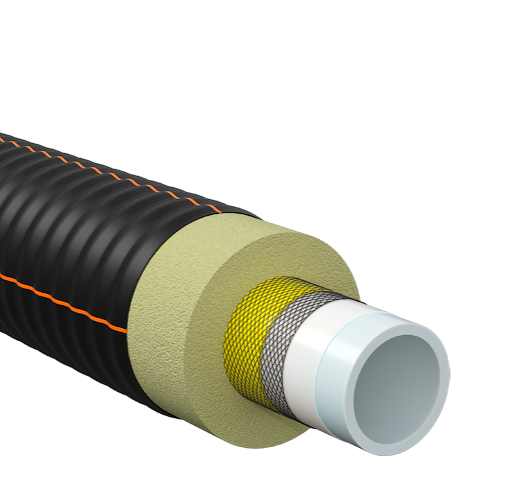

Конструкция труб ИЗОКОМ A-PE-Xa 120 °C/1,0 МПа представляет собой классическую конструкцию гибких предизолированных труб и состоит из многослойной армированной напорной трубы (из сшитого полиэтилена), теплоизоляционного слоя из пенополиуретана и гофрированной защитной оболочки из полиэтилена.

Трубы ИЗОКОМ A-PE-Xa 120 °C/1,0 МПа изготавливаются длинномерными отрезками в течение непрерывного технологического процесса, благодаря чему каждый из слоев имеет прочное физическое сцепление с соседними слоями.

Внутренняя тонкостенная труба производится из сшитого полиэтилена методом непрерывной экструзии.
Армирующий слой представляет собой каркас из нескольких групп нитей из высокомодульного волокна, которые вплетены в трубу с определенным шагом и под углом к оси трубы.
Высокотемпературный адгезив обеспечивает прочное сцепление с предыдущим слоем, а нанесенный поверх армирующих нитей наружный слой делает напорную трубу монолитной конструкцией.

Наличие армирующего слоя обеспечивает трубам ИЗОКОМ A-PE-Xa 120 °C/1,0 МПа уникальные эксплуатационные свойства и позволяет:

• уменьшить толщину стенки напорной трубы, сохраняя способность транспортировки теплоносителя при максимальном рабочем давлении 1,0 МПа;
• увеличить гибкость и уменьшить массу трубы, что является существенными преимуществами при транспортировке трубы и монтаже теплосети;
• уменьшить коэффициент линейного удлинения трубы;
• частично компенсировать гидравлические удары, возникающие в системе.

Слой теплоизоляции обеспечивает сохранение требуемой температуры теплоносителя во время его транспортировки по трубопроводу; изготавливается из полужесткого озонобезопасного пенополиуретана на онове циклопентана (c-pentane) в результате непрерывного технологического процесса, что обеспечивает равномерность свойств тепловой изоляции на протяжении всего отрезка трубы.

Гофрированная защитная оболочка предназначена для защиты теплоизоляции трубы от внешних воздействий и представляет собой слой из экструдированной светостабилизированной композиции полиэтилена, имеющего жесткое сцепление со слоем теплоизоляции.

Обозначение трубы в заказной спецификации состоит из:

• слова «труба»;
• торгового наименования трубы – ИЗОКОМ A-PE-Xa 120 °C/1,0 МПа;
• типоразмера трубы, состоящего из типоразмера напорной трубы и типоразмера защитной оболочки, перечисленных через символ "/";
• рабочего давления в мегапаскалях, состоящего из числового значения (последовательность символов «1,0») и обозначения единиц измерения – «МПа».

Для соединения труб ИЗОКОМ A-PE-Xa 120 °C/1,0 МПа используется специальный набор фасонных изделий, конструкция которых позволяет соединять трубы в различных комбинациях, создавая тепловую сеть любой сложности и пространственной конфигурации.
В номенклатуру фасонных изделий включаются:

• обжимной фитинг под сварку — для присоединения трубы ИЗОКОМ A-PE-Xa 120 °C/1,0 МПа к металлическим участкам трубопровода;
• обжимной фитинг — для соединения двух труб ИЗОКОМ A-PE-Xa 120 °C/1,0 МПа между собой;
• обжимной тройник — для ответвления трубопровода (различают равнопроходные и редукционные обжимные тройники).

Также для монтажа тепловой сети с использованием труб ИЗОКОМ A-PE-Xa 120 °C/1,0 МПа применяются фасонные изделия системы ИЗОКОМ. Это набор фасонных изделий с тепловой изоляцией, изготовленной в заводских условиях.
В стандартную номенклатуру фасонных изделий системы ИЗОКОМ включаются:

• отводы 90 град ИЗОКОМ — для изменения направления потока теплоносителя на угол 90°;
• тройники прямые ИЗОКОМ — для слияния и деления потоков теплоносителя в одной плоскости;
• тройники угловые ИЗОКОМ — для слияния и деления потоков теплоносителя в различных плоскостях.

По специальному заказу при согласовании со специалистами группы ИЗОКОМ возможно изготовление фасонных изделий ИЗОКОМ иного функционального назначения и/или с параметрами, отличными от изделий, включенных в стандартную номенклатуру.
Монтаж фасонных фасонных изделий системы ИЗОКОМ производится специальным гидравлическим инструментом.
