Напорная теплоизолированная труба ИЗОКОМ A PE-Xa 95°C / 1,0 МПа
- до 95 °CМакс. температура
- 1,0 МПаРабочее давление
- 40–160 ммДиаметры
- До 1700 мДлина в бухте
- Напорная труба PE-Xa: Сшитый полиэтилен высочайшего качества. Не подвержен коррозии, устойчив к химическому воздействию и зарастанию.
- Армирующий слой: Каркас из высокомодульных арамидных нитей. Снижает толщину стенки, сохраняя стойкость к давлению в 10 бар, и гасит гидравлические удары.
- Изоляция c-pentane: Энергоэффективный пенополиуретан. Рекордно низкая теплопроводность и защита от старения на 50 лет.
- Защитная оболочка: Гофрированный светостабилизированный полиэтилен. Надежно защищает трассу от влаги и механических повреждений грунта.
Преимущества при монтаже и эксплуатации
- Минимум стыковПоставка длинномерными отрезками (бухты или барабаны) позволяет укладывать сотни метров трассы без единого соединения.
- Без спецтехникиТруба легко гнется (радиус изгиба от 0,9 м). Огибает препятствия, здания и деревья в условиях плотной городской застройки.
- Без компенсаторовФизика армированной трубы позволяет укладывать ее без учета теплового линейного расширения — вам не нужны П-образные компенсаторы и неподвижные опоры.
- Быстрый монтажИспользуются надежные пресс-фитинги под гидравлический инструмент, что ускоряет монтаж теплосети в 3–4 раза по сравнению со стальными трубами.

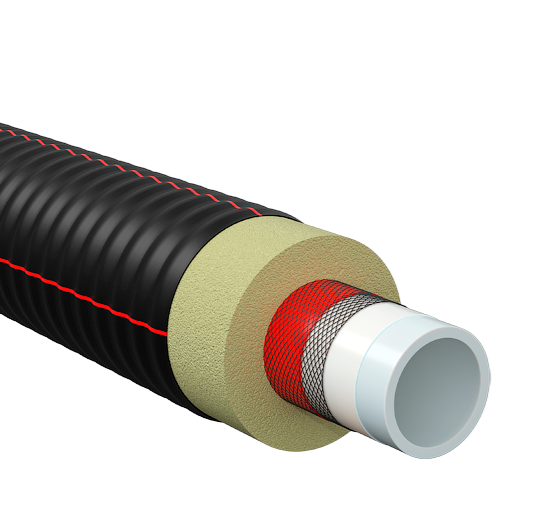

Внутренняя рабочая труба из сшитого (PE-Xa) или термостойкого полиэтилена (PE-RT тип II)
2.Адгезионный слой
Надёжное сцепление напорной трубы с армирующим слоем.
3.Армирующий слой из высокомодульного волокна
Усиление прочности трубы и снижение линейного удлинения.
4.Наружный слой армированной трубы
Полимерный слой поверх армирования для усиления и фиксации.
5.Теплоизоляционный слой (ППУ)
Пенополиуретан, вспененный на циклопентане, для снижения теплопотерь.
6.Технологический слой
Стабилизация конструкции, компенсация деформаций и внутренних движений.
7.Защитная полиэтиленовая оболочка
Внешний защитный кожух из полиэтилена, защищающий от влаги и механических повреждений.
Технические характеристики и номенклатура
Номенклатура труб ИЗОКОМ A PE-Xa 95°C/1,0 МПа | ||||
Типоразмер трубы | Напорная труба, d×s, мм | Защитная оболочка, D×s1, мм | Радиус изгиба, м | Масса,кг/м |
40/75 | 40,0×2,8 | 75,0×2,0 | 0,8 | 1,18 |
50/90 | 47,6×3,6 | 90,0×2,2 | 0,8 | 1,78 |
63/100 | 58,5×4,0 | 100,0×2,2 | 0,9 | 2,23 |
75/110 | 69,5×4,6 | 110,0×2,4 | 0,9 | 2,66 |
90/125 | 84,0×6,0 | 125,0×2,6 | 1,0 | 3,37 |
110/145 | 101,0×6,5 | 145,0×2,7 | 1,1 | 4,21 |
125/160 | 116,0×6,8 | 160,0×2,9 | 1,2 | 5,10 |
140/180 | 127,0×7,1 | 180,0×3,0 | 1,3 | 5,69 |
160/200 | 144,0×7,5 | 200,0×3,1 | 1,4 | 6,82 |
Обозначение трубы в заказной спецификации состоит из:
- слова «труба»;
- торгового наименования трубы – ИЗОКОМ A-PE-Xa 95°C/1,0 МПа;
- типоразмера трубы, состоящего из типоразмера напорной трубы и типоразмера защитной оболочки, перечисленных через символ "/";
- рабочего давления в мегапаскалях, состоящего из числового значения (последовательность символов «1,0») и обозначения единиц измерения – «МПа».
Способы монтажа труб ИЗОКОМ A PE-XA 95 °C/1,0 МПа
Для создания тепловых сетей любой сложности и конфигурации используются специальные фасонные изделия, разработанные для труб ИЗОКОМ A PE-Xa 95°C/1,0 МПа. Эти изделия позволяют соединять трубы в различных комбинациях.
Стандартная номенклатура фасонных изделий для труб ИЗОКОМ A PE-Xa 95°C/1,0 МПа:
- Пресс-фитинг под сварку: Используется для подключения труб ИЗОКОМ к металлическим участкам трубопровода.
- Пресс-фитинг: Предназначен для соединения двух труб ИЗОКОМ между собой.
- Пресс-тройник: Служит для создания ответвлений трубопровода. Существуют равнопроходные и редукционные типы.
Для монтажа тепловых сетей также применяются фасонные изделия системы ИЗОКОМ, которые уже имеют заводскую теплоизоляцию.
Стандартная номенклатура фасонных изделий системы ИЗОКОМ:
- Отводы 90° ИЗОКОМ: Используются для изменения направления потока теплоносителя на 90 градусов.
- Тройники прямые ИЗОКОМ: Применяются для соединения или разделения потоков теплоносителя в одной плоскости.
- Тройники угловые ИЗОКОМ: Служат для соединения или разделения потоков теплоносителя в разных плоскостях.
Монтаж фасонных изделий системы ИЗОКОМ: Для установки этих изделий используется специальный гидравлический инструмент.
Транспортировка труб ИЗОКОМ A PE-XA 95 °C/1,0 МПа
Поставка в бухтах - стандартная намотка | ||||
Типоразмер трубы | Минимальный радиус изгиба, м | Максимальная длина трубы в бухте, м | Высота (диаметр) бухты, D, м | Ширина бухты, B, м |
50/100 | 0,9 | 230 | 2,65 | 1,2 |
63/110 | 0,9 | 200 | 2,71 | 1,2 |
75/125 | 1,0 | 170 | 2,79 | 1,2 |
90/145 | 1,1 | 150 | 2,92 | 1,2 |
110/160 | 1,2 | 100 | 2,69 | 1,2 |
125/180 | 1,2 | 80 | 2,77 | 1,2 |
140/200 | 1,4 | 80 | 2,85 | 1,2 |
160/225* | 1,6 | — | — | — |
*Трубы 160/225 в бухты не наматываются. Поставка осуществляется только на барабанах или мерными отрезками — до 14 м.
"Зимняя намотка" производится при среднесуточной температуре окружающей среды ниже +5°.
Типоразмер трубы | Минимальный радиус изгиба, м | Максимальная длина трубы в бухте, м | Высота (диаметр) бухты, D, м | Ширина бухты, B, м |
50/100 | 0,9 | 161 | 2,45 | 1,2 |
63/110 | 0,9 | 133 | 2,49 | 1,2 |
75/125 | 1,0 | 120 | 2,55 | 1,2 |
90/145 | 1,1 | 107 | 2,63 | 1,2 |
110/160 | 1,2 | 100 | 2,69 | 1,2 |
125/180 | 1,2 | 80 | 2,77 | 1,2 |
140/200 | 1,4 | 80 | 2,85 | 1,2 |
160/225* | 1,6 | — | — | — |
*Трубы 160/225 в бухты не наматываются. Поставка осуществляется только на барабанах или мерными отрезками — до 14 м.
Поставка на барабанах
Типоразмер трубы | Минимальный радиус изгиба, м | Максимальная длина трубы на барабане, м |
50/100 | 0,9 | 900 |
63/100 | 0,9 | 750 |
75/125 | 1,0 | 650 |
90/145 | 1,1 | 440 |
110/160 | 1,2 | 330(430) |
125/180 | 1,2 | 200(270) |
140/200 | 1,4 | 200(250) |
160/225 | 1,6 | 130(250) |
Поставка в отрезках
Типоразмер трубы | Максимальная длина отрезка трубы, L, м | |
1 | 50/100 | 8 |
2 | 63/110 | 8 |
3 | 75/125 | 8 |
4 | 90/145 | 10 |
5 | 110/160 | 10 |
6 | 125/180 | 13 |
7 | 140/200 | 14 |
8 | 160/225 | 14 |
