Гибкие предизолированные трубы PE-XA до 120°C и 1,6 МПа
для магистральных тепловых сетей
✓ Официальный представитель группы компаний ИЗОКОМ в РФ
✓ Строгое соответствие ГОСТ 56730-20215, ГОСТ 54468-2011,
ГОСТ 32415-2013 (гибкие трубы). ГОСТ 30732-2020 (сталь)
✓ Складская программа. Поставка 1–7 дней по России.
✓ ППУ изоляция на c-pentane
✓ Теплопроводность ≤0.024 Вт/(м·К)
✓ Срок службы 50+ лет
✓ Строгое соответствие ГОСТ 56730-20215, ГОСТ 54468-2011,
ГОСТ 32415-2013 (гибкие трубы). ГОСТ 30732-2020 (сталь)
✓ Складская программа. Поставка 1–7 дней по России.
✓ ППУ изоляция на c-pentane
✓ Теплопроводность ≤0.024 Вт/(м·К)
✓ Срок службы 50+ лет
- до 120 °Cв зависимости от типа трубы
- до 1,6 МПапо типу трубы и температуре
- ≤0.024Вт/(м·К) теплопроводность
- DN 25-315Диапазон диаметров
Гибкие и стальные предизолированные трубы ИЗОКОМ.
Соединительные муфты и весь ассортимент фасонных элементов.

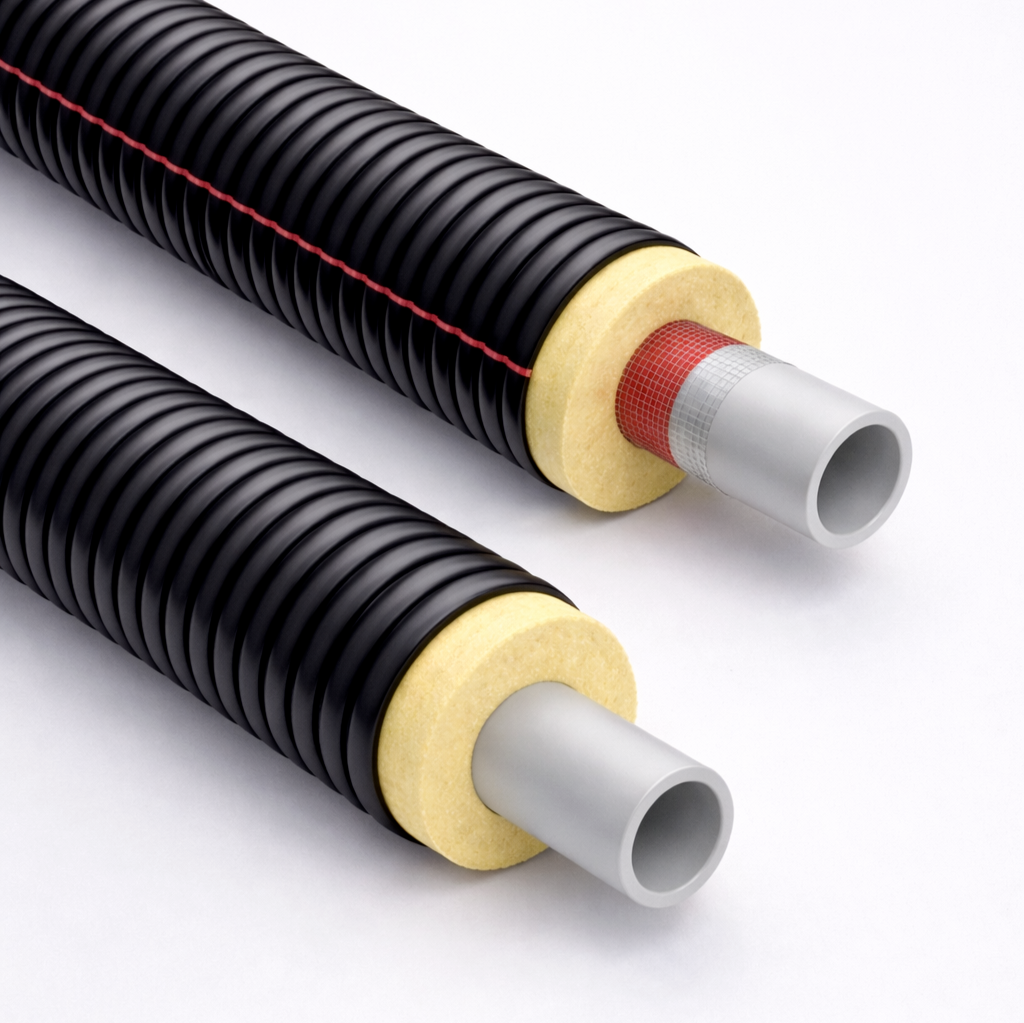

Гибкие полимерные теплоизолированные трубы на C-PENTANE: армированная серия A PE-Xa
Назначение и конструкция:
- Армированные напорные трубы PEX
- Инновационная изоляция на циклопентане
- Сети теплоснабжения и ГВС до 120 °C
- Рабочее давление до 1,6 МПа
- Теплопроводность ≤0,024 Вт/(м·К)
- Диапазон диаметров DN от 50/90 до 160/225
- Производство и поставка всех необходимых фасонных элементов (отводы, тройники) и надежных пресс-фитингов для узлов любой сложности
- Прокладка бесканальная и в футлярах
- Минимум соединений за счет поставки длинномерными отрезками в бухтах

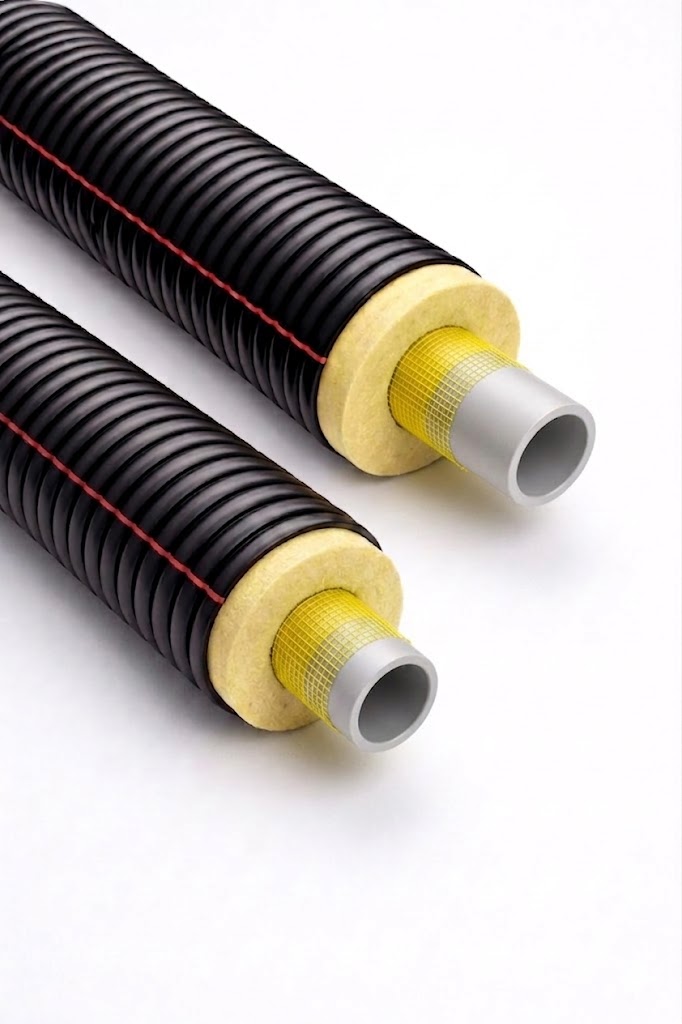

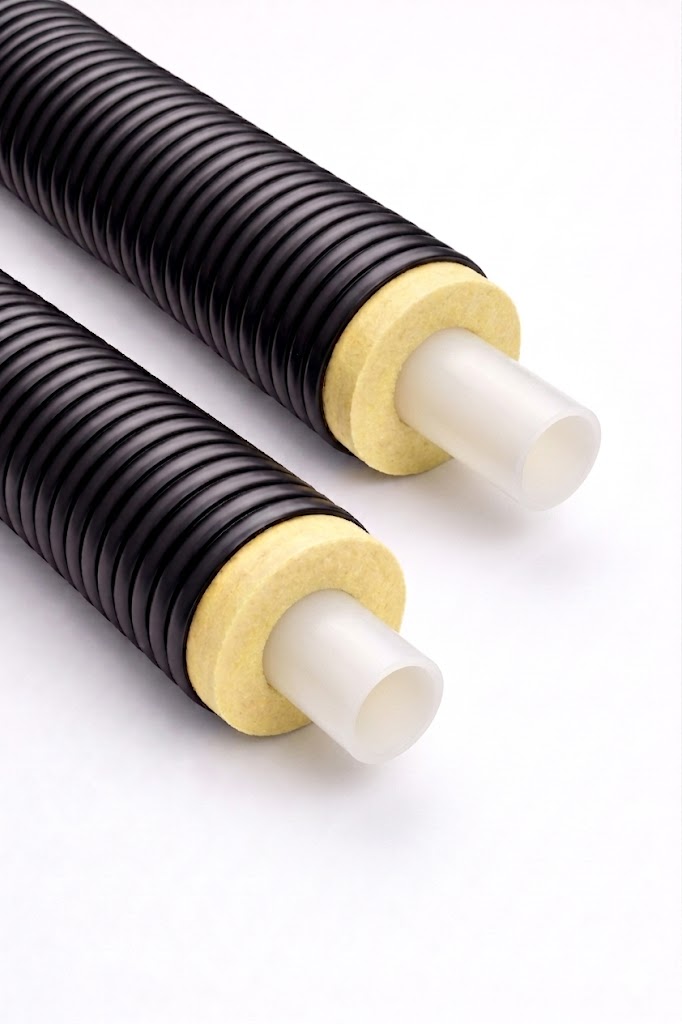

Гибкие полимерные теплоизолированные трубы на C-PENTANE из сшитого полиэтилена PE-Xa
Назначение и конструкция:
- Напорные трубы из сшитого полиэтилена PE-Xa
- Инновационная ППУ-изоляция на циклопентане
- Сети теплоснабжения и ГВС с температурой до 95 °C
- Рабочее давление до 1,0 МПа
- Теплопроводность ≤0,024 Вт/(м·К)
- Широкий диапазон диаметров DN от 25/63 до 225/315
- Производство и поставка всех необходимых фасонных элементов (отводы, тройники) и надежных пресс-фитингов для узлов любой сложности
- Бесканальная прокладка и укладка в футлярах
- Поставка длинномерными отрезками — минимум соединений на трассе

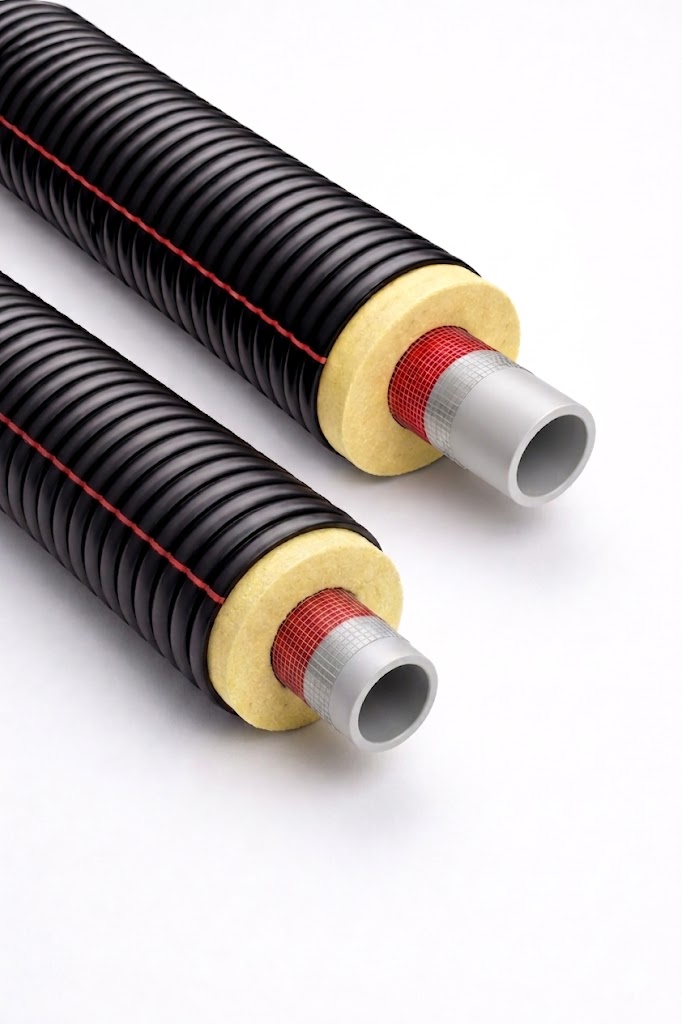

Гибкие полимерные теплоизолированные трубы на C-PENTANE: армированная серия PE-RT
Назначение и конструкция:
Смотреть номенклатуру - Армированные напорные трубы из термостойкого полиэтилена PE-RT
- Инновационная ППУ-изоляция на циклопентане
- Сети теплоснабжения и ГВС с температурой до 75 °C
- Рабочее давление до 1,0 МПа
- Теплопроводность ≤0,024 Вт/(м·К)
- Диапазон диаметров DN от 40/75 до 225/315
- Производство и поставка всех необходимых фасонных элементов (отводы, тройники) и надежных пресс-фитингов для узлов любой сложности
- Высокая кольцевая жесткость при сохранении максимальной гибкости
- Бесканальная прокладка и укладка в футлярах
- Минимум соединений на трассе благодаря длинномерным отрезкам

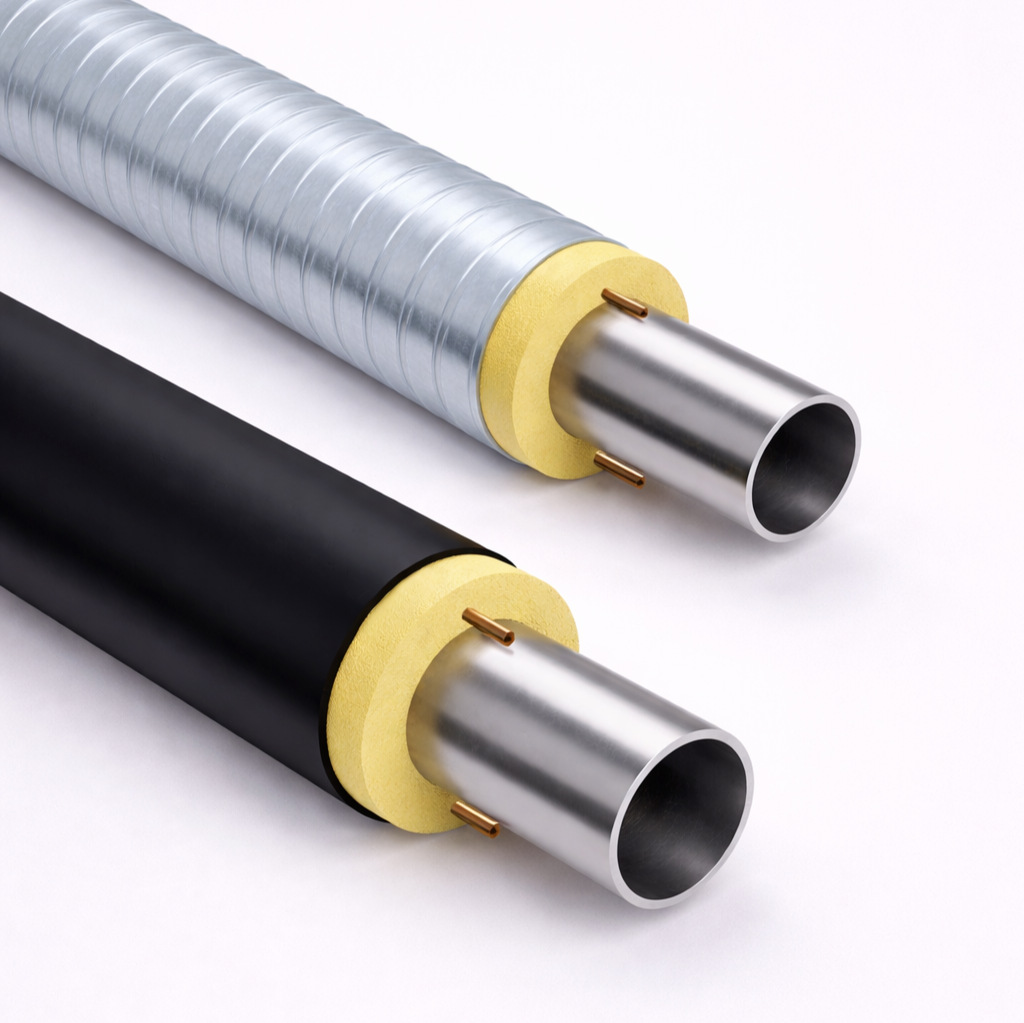

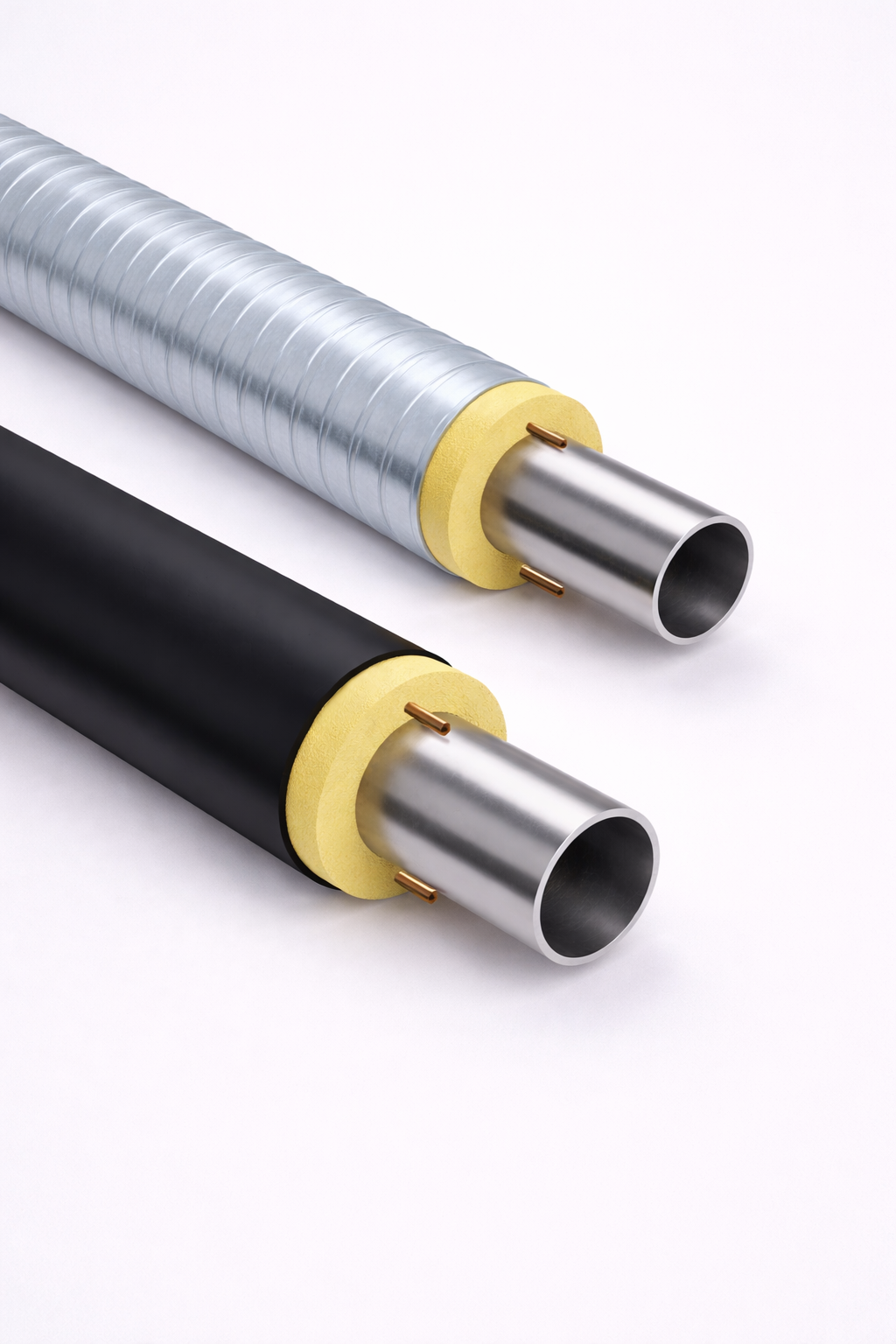

Стальные предизолированные трубы: решения для магистральных тепловых сетей
• Назначение и конструкция:
Смотреть номенклатуру - Стальные напорные трубы в энергоэффективной ППУ-изоляции
- Строгое соответствие требованиям ГОСТ 30732-2020
- Разработаны специально для магистральных теплотрасс и промышленных объектов
- Эксплуатация при высоких температурах теплоносителя до 150 °C
- Максимально широкий диапазон диаметров: от DN 25 до DN 1200
- Собственное производство полного спектра фасонных изделий (отводы, тройники, переходы, неподвижные опоры)
- Заводская ППУ-изоляция каждого элемента для создания полностью однородной и герметичной теплосети
- Высокая прочность и непревзойденная устойчивость к механическим нагрузкам
- Идеальная совместимость элементов и надежность сварных соединений
- Гарантированная долговечность при длительной эксплуатации
Термоусаживаемые и электросварные муфты: надежная изоляция стыков
•Назначение и применение:
Смотреть номенклатуру - Абсолютно герметичное соединение теплоизолированных труб
- Применение в магистральных и распределительных тепловых сетях любой сложности
- Строгое соответствие действующим ГОСТ и техническим условиям (ТУ)
- Комплектация объектов «под ключ»: поставка полного комплекта материалов для заделки стыков (муфты, адгезивные ленты, компоненты ППУ для заливки, гильзы)
- Стопроцентное предотвращение проникновения грунтовой влаги в теплоизоляционный слой
- Надёжная механическая защита ППУ-изоляции в зоне сварного соединения
- Гарантированная долговечность стыков, сопоставимая со сроком службы самого трубопровода
*Выбор трубопровода осуществляется по назначению сети, расчётной температуре теплоносителя и рабочему давлению. Конфигурация «дубль» применяется для совместной прокладки подающей и обратной линий.

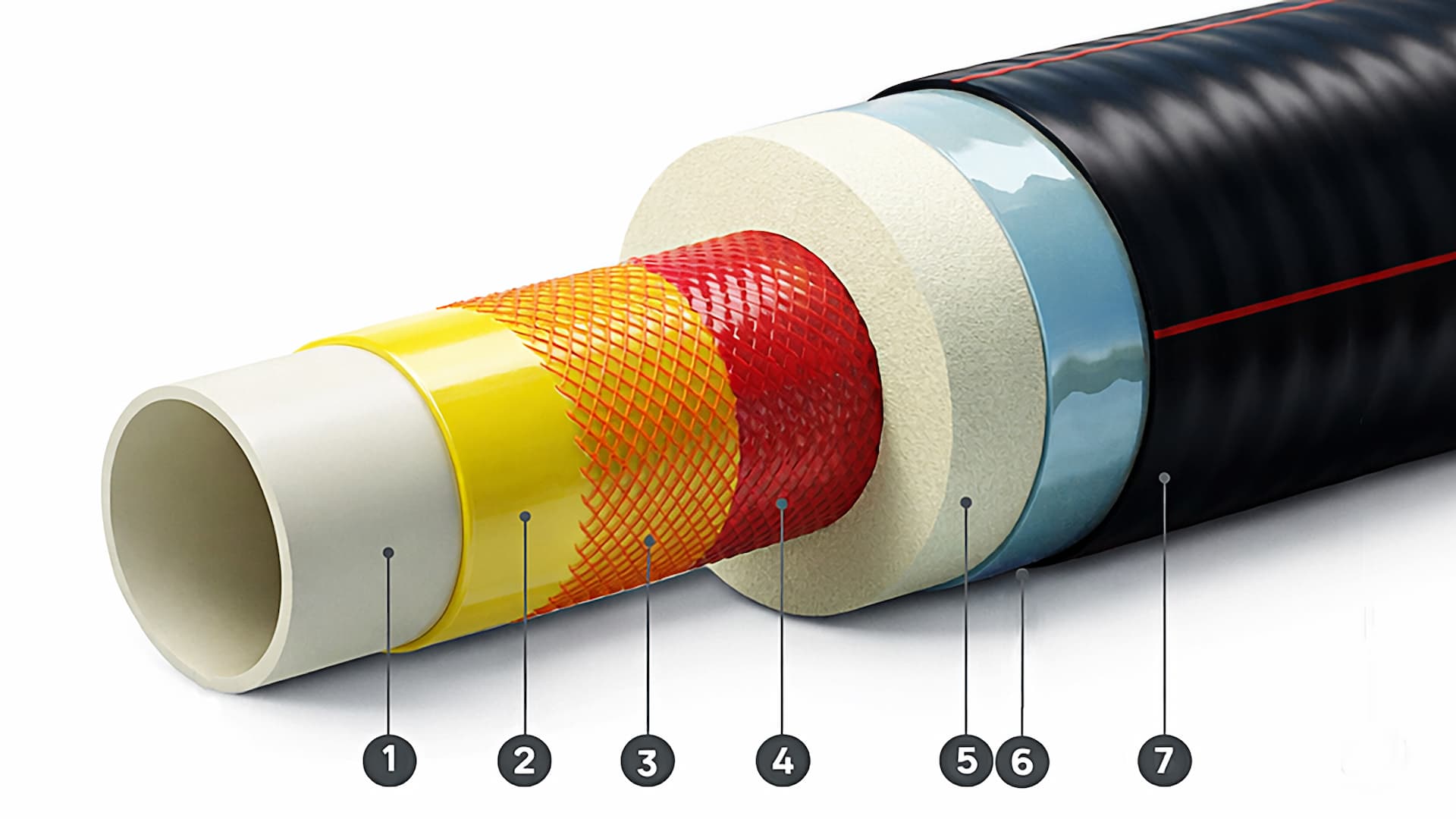

Конструкция гибкой предизолированной трубопроводной системы ИЗОКОМ
1.Напорная полимерная труба (PE-Xa / PE-RT)
Внутренняя рабочая труба из сшитого (PE-Xa) или термостойкого полиэтилена (PE-RT тип II)
2.Адгезионный слой
Надёжное сцепление напорной трубы с армирующим слоем.
3.Армирующий слой из высокомодульного волокна
Усиление прочности трубы и снижение линейного удлинения.
4.Наружный слой армированной трубы
Полимерный слой поверх армирования для усиления и фиксации.
5.Теплоизоляционный слой (ППУ)
Пенополиуретан, вспененный на циклопентане, для снижения теплопотерь.
6.Технологический слой
Стабилизация конструкции, компенсация деформаций и внутренних движений.
7.Защитная полиэтиленовая оболочка
Внешний защитный кожух из полиэтилена, защищающий от влаги и механических повреждений.
Внутренняя рабочая труба из сшитого (PE-Xa) или термостойкого полиэтилена (PE-RT тип II)
2.Адгезионный слой
Надёжное сцепление напорной трубы с армирующим слоем.
3.Армирующий слой из высокомодульного волокна
Усиление прочности трубы и снижение линейного удлинения.
4.Наружный слой армированной трубы
Полимерный слой поверх армирования для усиления и фиксации.
5.Теплоизоляционный слой (ППУ)
Пенополиуретан, вспененный на циклопентане, для снижения теплопотерь.
6.Технологический слой
Стабилизация конструкции, компенсация деформаций и внутренних движений.
7.Защитная полиэтиленовая оболочка
Внешний защитный кожух из полиэтилена, защищающий от влаги и механических повреждений.

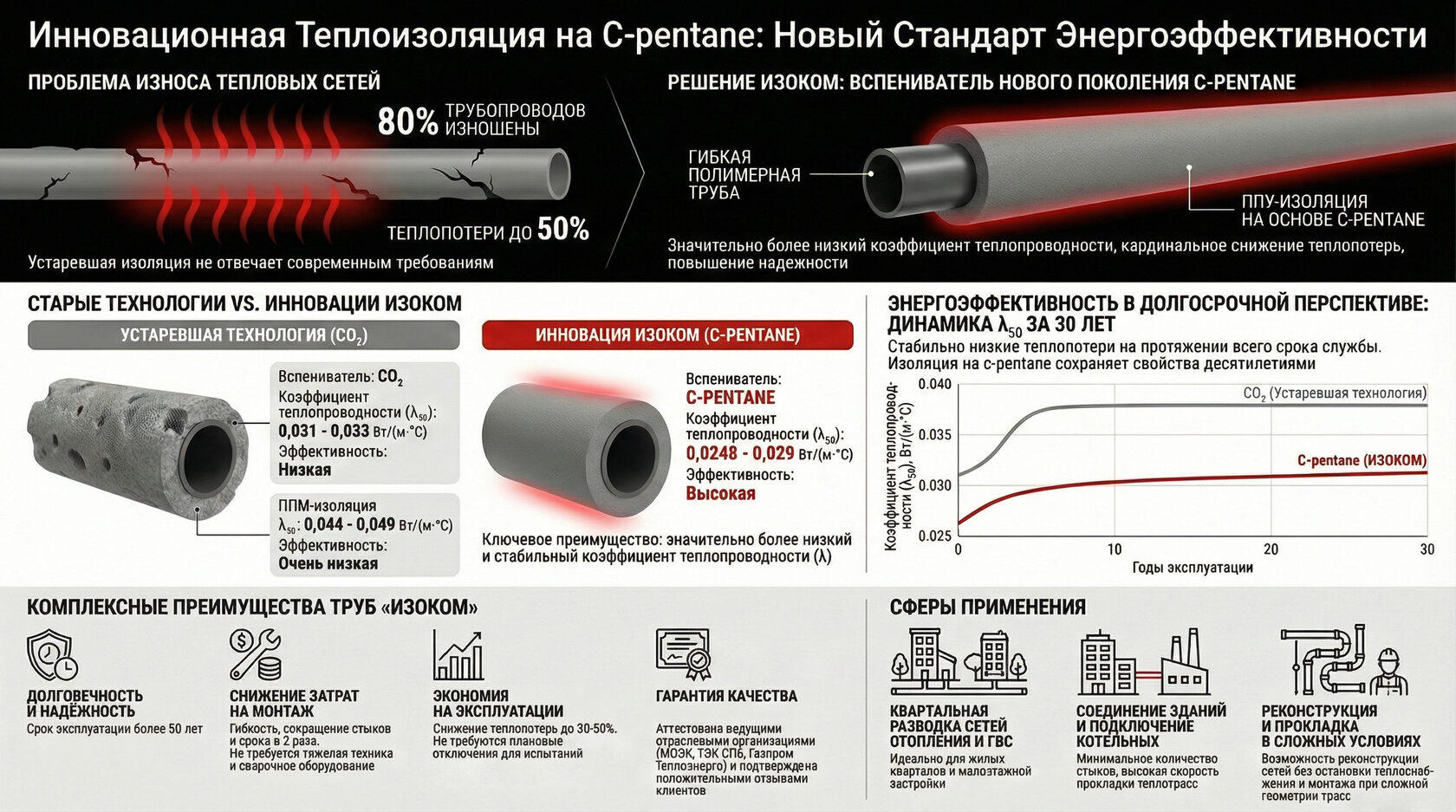

Инновационная ППУ-изоляция на основе циклопентана (c-pentane)
Снижение теплопотерь на 16–35% и стабильность характеристик на протяжении 50 лет.
- Теплопроводность ниже аналоговРекордно низкий коэффициент λ = 0,0248 Вт/(м·К). Экономия топлива в масштабах сети за счет мелкоячеистой структуры ППУ.
- Защита от «старения» (Диффузии)В отличие от дешевого CO₂, циклопентан не улетучивается из ячеек. Изоляция не теряет своих свойств и жесткости даже спустя 30 лет эксплуатации.
- Монолитность конструкцииВысочайшая адгезия пены гарантирует жесткое сцепление с напорной трубой и оболочкой. Система выдерживает колоссальные осевые сдвиги.
- Допуск лидеров рынкаЭффективность подтверждена ресурсными испытаниями. Одобрено к применению структурами ПАО «Газпром», ПАО «МОЭК» и АО «ТЭК СПб».
Узнайте, почему традиционные ГОСТы на CO₂-вспенивание устарели, и посмотрите результаты независимых лабораторных испытаний (Швеция, Австрия, РФ).
Области применения труб ИЗОКОМ
Гибкие полимерные трубопроводы (включая решения из термостойкого PE-RT и сшитого PE-Xa полиэтилена) разработаны для прокладки надежных инженерных коммуникаций любой сложности:
- Тепловые сети и ГВС:внутриквартальные и магистральные трассы горячего водоснабжения с температурой теплоносителя до 120°C
- Системы отопления:подключение жилых комплексов, коттеджных поселков и коммерческих зданий к центральным и автономным котельным
- Промышленные объекты:технологические трубопроводы, устойчивые к агрессивным средам и коррозии
- Инфраструктура и ЖКХ:оперативная модернизация изношенных стальных теплотрасс без применения тяжелой спецтехники
Преимущества труб ИЗОКОМ PE-Xa с изоляцией C-Pentane
Энергоэффективные решения для ГВС и отопления: снижение теплопотерь до 0,5 Вт/м, срок службы более 50 лет и экономия на монтаже до 40%.
- 1. Инновационная изоляция c-pentaneТеплопроводность изоляции снижена до λ = 0,027 Вт/м·К за счет использования циклопентана. Это минимизирует теплопотери до 0,5 Вт/м (при ΔT=60°C) и позволяет экономить до 30% топлива на отопление.
- 2. Надежность гибких изолированных труб PE-XaНесущая труба из сшитого полиэтилена (PE-Xa) стабильно работает при температурах до 120°C и давлении 1,6 МПа. Нулевое водопоглощение (менее 1% по объему) предотвращает образование «мостиков холода» даже при прокладке в грунтовых водах.
- 3. Долговечность без потери свойствСрок службы системы превышает 50 лет. Благодаря 97% закрытых микроклеток и низкой диффузии газа, теплопроводность ППУ остается стабильной на протяжении десятилетий, увеличиваясь менее чем на 5% за 30 лет.
- 4. Бесканальная прокладка до 1700 мТрубы поставляются цельными отрезками намоткой до 1700 метров. Гибкость системы с радиусом изгиба 1–2 метра позволяет сократить количество стыков на 70% и снизить общие затраты на монтаж на 50%.
- 5. Окупаемость за 2–3 сезонаИспользование труб Изоком с изоляцией c-pentane снижает потери в теплосетях с 15% до 4%, обеспечивая экономию на эксплуатации в 25–35% годовых. Экономия может достигать 1,5–2 млн рублей на каждый километр теплотрассы.
- Экономическая выгода:Снижение итоговой сметы объекта до 30%. Поставка в бухтах удешевляет логистику, а гибкость системы позволяет обойтись без тяжелой спецтехники, дорогостоящей сварки и компенсаторов при укладке.
Работаем с гибкими и стальными теплоизолированными трубами
для отопления и ГВС.
Подбираем решение под условия трассы и требования проекта.
Заявка и инженерный подбор
Подбираем трубы по Вашему проекту или ТЗ, рассчитываем спецификацию и трассу.
Формируем коммерческое предложение
Готовим индивидуальное КП с учётом сроков и региона поставки.
Производство и отгрузка труб ИЗОКОМ
Поставка напрямую с заводов Группы ИЗОКОМ.
Документы и сопровождение
Паспорта, сертификаты и поддержка на объекте.
