Гибкие армированные трубы ИЗОКОМ A PE-Xa на C-PENTANE
Гибкие полимерные теплоизолированные трубы с армированием арамидными нитями для сетей с высокими нагрузками до 1,6 МПа и 120 °C.
Пришлите спецификацию или схему трассы — инженер подберёт серию под температурный график и давление и подготовит коммерческое предложение.
Пришлите спецификацию или схему трассы — инженер подберёт серию под температурный график и давление и подготовит коммерческое предложение.
Что прислать, чтобы КП пришло без уточняющих звонков: тип трубы, метраж, давление, температура, регион поставки. Поставка 1–7 дней по России.
Армированные серии ИЗОКОМ A PE-Xa | ||||
Серия | t, °C | P, МПа | d, мм | 13 м |
95 | 1,0 | 40–225 | 225 | |
115 | 1,0 | 50–225 | 225 | |
115 | 1,6 | 50–160 | — | |
120 | 1,0 | 50–160 | — | |
t — максимальная рабочая температура, P — максимальное рабочее давление, d — типоразмеры напорной трубы; «13 м» — типоразмеры, которые поставляются мерными отрезками по 13 м. По таблице 1.1 каталога ИЗОКОМ. Серию под температурный график и давление сети подбирает инженер: пришлите спецификацию или схему трассы.
Неармированные трубы — на странице «Трубы PE-Xa», армированная A PE-RT 75 °C для ГВС — на странице серии, две трубы в одной оболочке — «Дубль».
Сколько отрезков и стыков на вашей трассе
Выберите серию и типоразмер, введите длину трассы — посчитаем по таблице длин отрезков из каталога ИЗОКОМ 2025.
Счёт ориентировочный: по таблице наибольших длин отрезков каталога ИЗОКОМ 2025. Бухты поставляются в виде отрезков, длину необходимо уточнять при заказе. Ответвления и вводы в здания считаются отдельно.

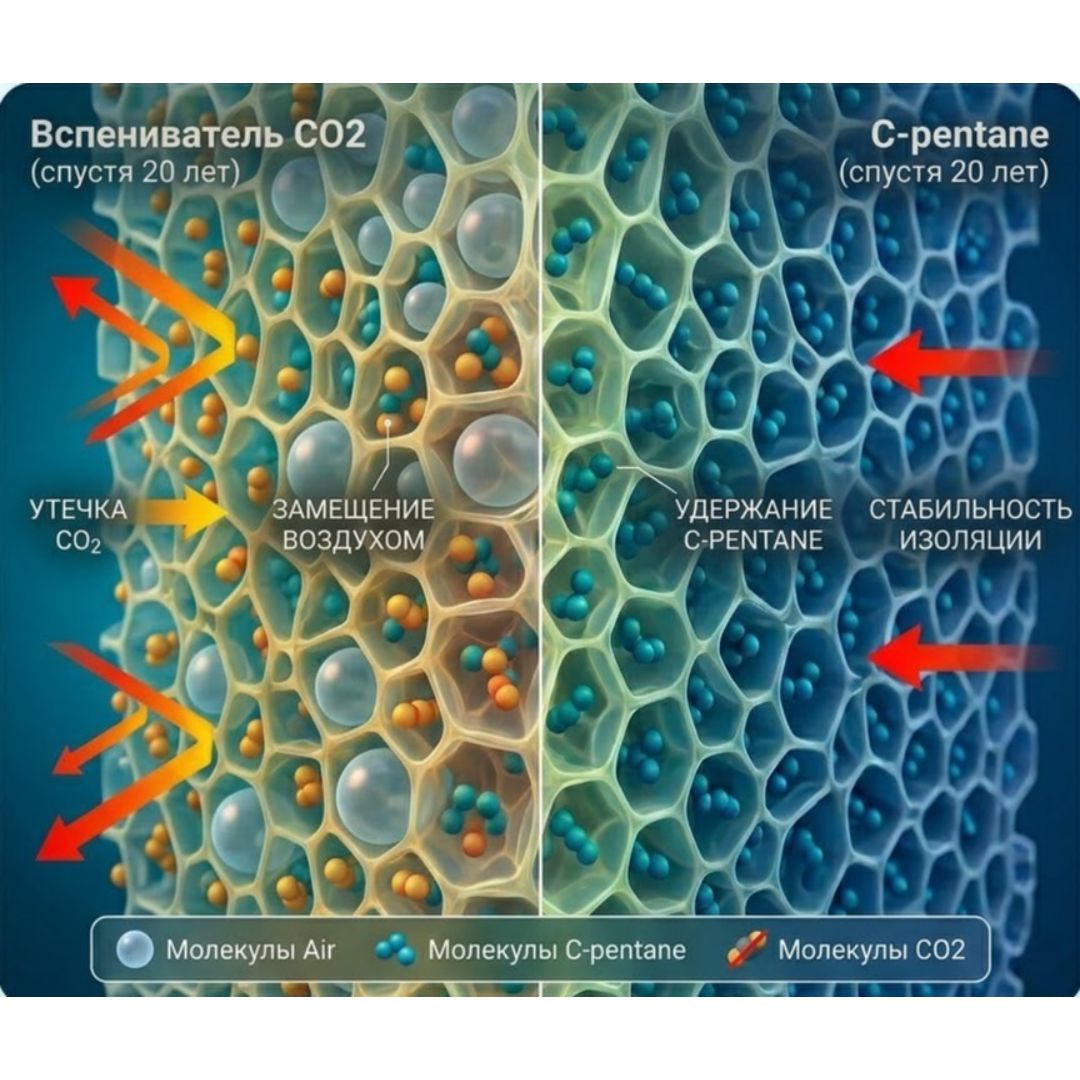

Инновационная изоляция C-PENTANE
≤0,025 Вт/(м·К)
Использование циклопентана в качестве вспенивателя обеспечивает мелкоячеистую структуру ППУ. Теплопроводность такой изоляции при старении растёт медленнее, чем у ППУ на CO₂, — график в каталоге завода.
Для проектировщика
- Альбом технических решений — PDF · DWG
- BIM-модели труб и фитингов
- Каталог гибких труб ИЗОКОМ 2025 (PDF, 82,6 МБ)
- Нормативная база и сертификаты
Вопросы проектировщика
По каталогу ИЗОКОМ система оперативного дистанционного контроля (СОДК) для сетей из гибких труб не предусматривается.
Нет. Водяные тепловые сети из гибких труб в период эксплуатации не подвергаются ежегодным гидравлическим испытаниям, а также испытаниям на расчётную температуру и тепловые потери.
Минимальный радиус указан в таблице каждой серии — например, 0,8 м у типоразмера 40/75 и 1,6 м у 160/225. Альбом технических решений рекомендует принимать проектный радиус в 1,5 раза больше минимального.
Зависит от диаметра оболочки: при оболочке 75 мм (A PE-RT, A PE-Xa 95 °C) — до 1116 м в бухте и до 1386 м на барабане 3,5 м, при оболочке 100 мм (серии 115 и 120 °C) — до 552 м в бухте и до 840 м на барабане, при оболочке 160 мм — до 200 м в бухте и до 314 м на барабане. Типоразмер 225/315 поставляется мерными отрезками по 13 м. Длину отрезков уточняют при заказе.
У армированных серий типоразмер — обозначение: напорная труба типоразмера 160 имеет наружный диаметр 144 мм при стенке 7,5 мм, типоразмера 50 — 47,7 мм. У неармированных PE-Xa типоразмер равен наружному диаметру. Размеры — в таблице номенклатуры серии.
Да. По каталогу трубы предназначены для бесканальной прокладки и прокладки в непроходных каналах и футлярах.
Напорные трубы соединяют пресс-фитингами, типоразмер 225/315 — обжимными фитингами. Стык закрывают муфтой — термоусаживаемой или электросварной. Порядок — в инструкциях по монтажу в разделе «Документация».
По ГОСТ Р 70406-2022 и рекомендациям завода по монтажу.
Обязательный сертификат соответствия ГОСТ 32415 на трубы PE-Xa и PE-RT тип II получен в 2024 году — так указано в каталоге ИЗОКОМ. Сертификаты, допуски и статусы норм — «Сертификаты и нормативная база».
Читать по теме
- Как выбрать серию гибкой трубы под температуру и давление
- Как читать обозначение трубы ГПИ ИЗОКОМ
- Монтаж теплосети за один день: гибкие армированные трубы ИЗОКОМ
- PE-Xa, PE-RT тип II, EVOH: что значат буквы в обозначении трубы для теплосети
- Радиус изгиба и длина поставки: что заложить в проект
- Изопрофлекс, ТВЭЛ-ПЭКС или ИЗОКОМ: какие серии совпадают; ИЗОКОМ — до 120 °C и с гарантией 10 лет
- Из чего складывается стоимость гибкой теплотрассы

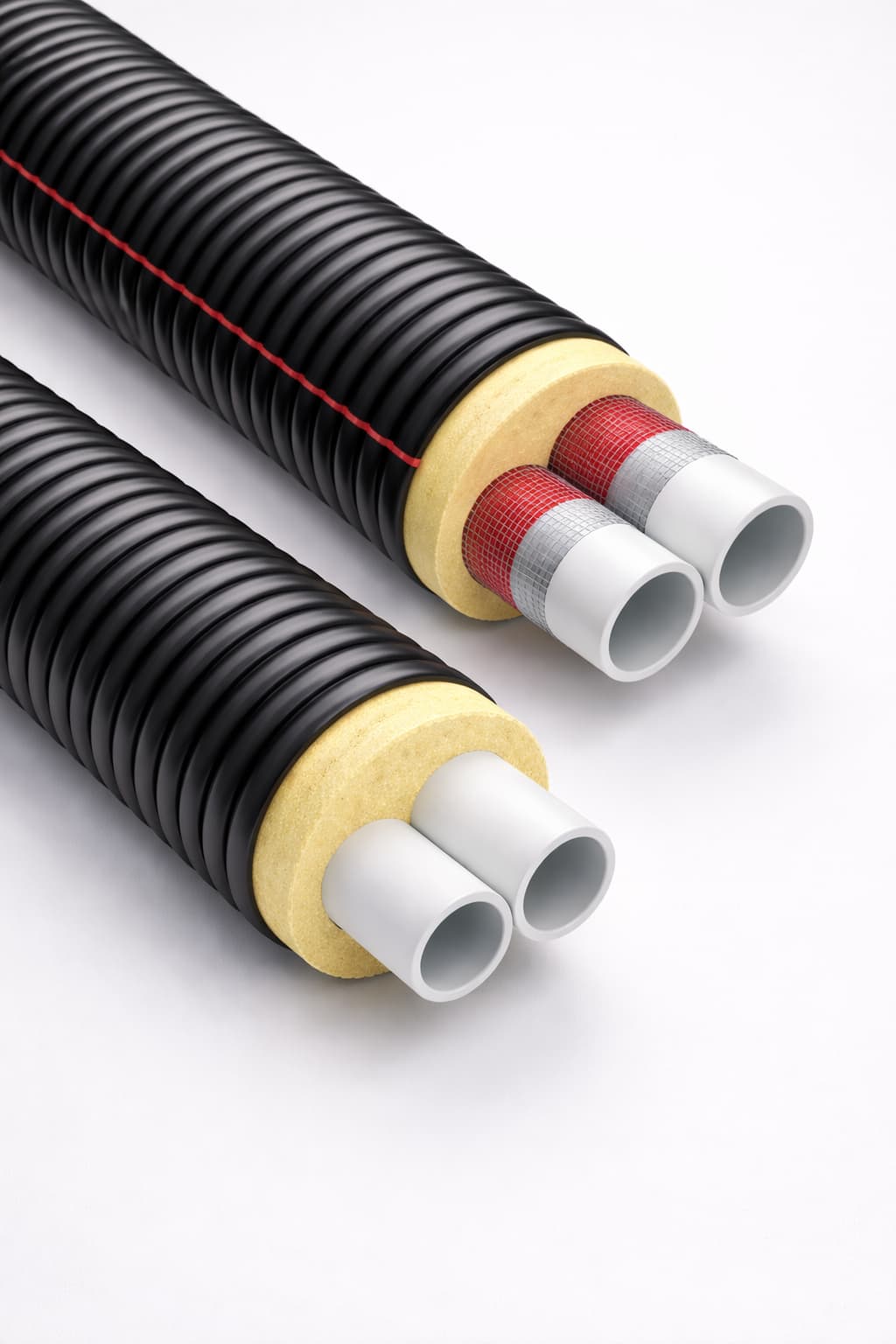

Подающая и обратная трубы в единой теплоизоляции C-PENTANE
Двухтрубный «Дубль» выпускается в серии PE-Xa 95 °C / 0,6 МПа, от 25+25/90 до 63+63/180; с трубами других серий ИЗОКОМ — по запросу. Это стратегическое решение для оптимизации бюджета и сроков строительства тепловых сетей и систем ГВС.
- Снижение затрат на СМР до 40%Ширина траншеи сокращается в 1,5–2 раза. Меньший объём земляных работ, вывоза грунта и обратной засыпки — прямая экономия бюджета проекта.
- Ускоренная прокладка сетейМонтаж одной плети теплотрассы вместо двух. «Дубль» поставляют отрезками до 750 м в бухте и до 1120 м на барабане 3,5 м (оболочка 90 мм) — меньше стыков и времени работы техники.
- Энергоэффективность и компактностьСуммарные теплопотери «Дубля» ниже за счёт меньшей поверхности охлаждения. Такая труба незаменима в условиях плотной городской застройки при дефиците места в земле.
