Предизолированные трубопроводы ИЗОКОМ A PE-Xa 115°C / 1,0 МПа в ППУ-изоляции

Высокотемпературные полимерные трубопроводы с армированием для сетей отопления и ГВС. Бесканальная прокладка без сварки и компенсаторов.

до 115 °C

Макс. температура
1,0 МПа

Рабочее давление
40–160 мм

Диаметры
До 1700 м

Длина в бухте

Получить расчет проекта Скачать полный каталог

Секрет прочности: Многослойная армированная конструкция

Напорная труба PE-Xa: Сшитый полиэтилен высочайшего качества. Не подвержен коррозии, устойчив к химическому воздействию и зарастанию.
Армирующий слой: Каркас из высокомодульных арамидных нитей. Снижает толщину стенки, сохраняя стойкость к давлению в 10 бар, и гасит гидравлические удары.
Изоляция c-pentane: Энергоэффективный пенополиуретан. Рекордно низкая теплопроводность и защита от старения на 50 лет.
Защитная оболочка: Гофрированный светостабилизированный полиэтилен. Надежно защищает трассу от влаги и механических повреждений грунта.

Преимущества при монтаже и эксплуатации

Надежные полимерные теплотрассы для графиков до 95°C: минимальные тепловые потери, гарантия безаварийной эксплуатации от 50 лет и снижение сметной стоимости строительно-монтажных работ почти в два раза..

Цельные участки трассы

Отгрузка с завода длинномерными бухтами позволяет прокладывать сети большой протяженности, полностью исключая риск протечек на промежуточных стыках.
Простая укладка

Высокая гибкость полиэтилена дает возможность легко обходить фундаменты, углы зданий и другие препятствия в траншее без привлечения тяжелой строительной техники.
Экономия на элементах

Прочностные характеристики армированной трубы 95/1.0 позволяют монтировать систему без закладки П-образных компенсаторов и массивных неподвижных опор.
Высокая скорость сборки

Соединение элементов выполняется с помощью гидравлического инструмента и пресс-фитингов, что в несколько раз быстрее классической сварки стальных трубопроводов.

1.Напорная полимерная труба (PE-Xa / PE-RT)
Внутренняя рабочая труба из сшитого (PE-Xa) или термостойкого полиэтилена (PE-RT тип II)
2.Адгезионный слой
Надёжное сцепление напорной трубы с армирующим слоем.
3.Армирующий слой из высокомодульного волокна
Усиление прочности трубы и снижение линейного удлинения.
4.Наружный слой армированной трубы
Полимерный слой поверх армирования для усиления и фиксации.
5.Теплоизоляционный слой (ППУ)
Пенополиуретан, вспененный на циклопентане, для снижения теплопотерь.
6.Технологический слой
Стабилизация конструкции, компенсация деформаций и внутренних движений.
7.Защитная полиэтиленовая оболочка
Внешний защитный кожух из полиэтилена, защищающий от влаги и механических повреждений.

Технические характеристики и номенклатура

Номенклатура труб ИЗОКОМ A PE-Xa 115°C/1,0 МПа
Типоразмер трубы	Напорная труба, d×s, мм	Защитная оболочка, D×s1, мм	Радиус изгиба, м	Масса,кг/м
50/100	47,7×3,6	100×2,2	0,9	2,04
63/110	58,5×4,0	110×2,4	0,9	2,36
75/125	69,5×4,6	125×2,6	1,0	2,99
90/145	84,0×6,0	145×2,7	1,1	4,04
110/160	101,0×6,5	160×2,7	1,2	4,90
125/180	116,0×6,8	180×3,0	1,2	5,58
140/200	127,0×7,1	200×3,1	1,4	6,72
160/225	144,0×7,5	225×3,2	1,6	8,03
225/315	203,0×10,6	315	-	15,91

Обозначение трубы в заказной спецификации состоит из:

слова «труба»;
торгового наименования трубы – ИЗОКОМ A PE-Xa 115 °C/1,0 МПа;
типоразмера трубы, состоящего из типоразмера напорной трубы и типоразмера защитной оболочки, перечисленных через символ "/";
рабочего давления в мегапаскалях, состоящего из числового значения (последовательность символов «1,0») и обозначения единиц измерения – «МПа».

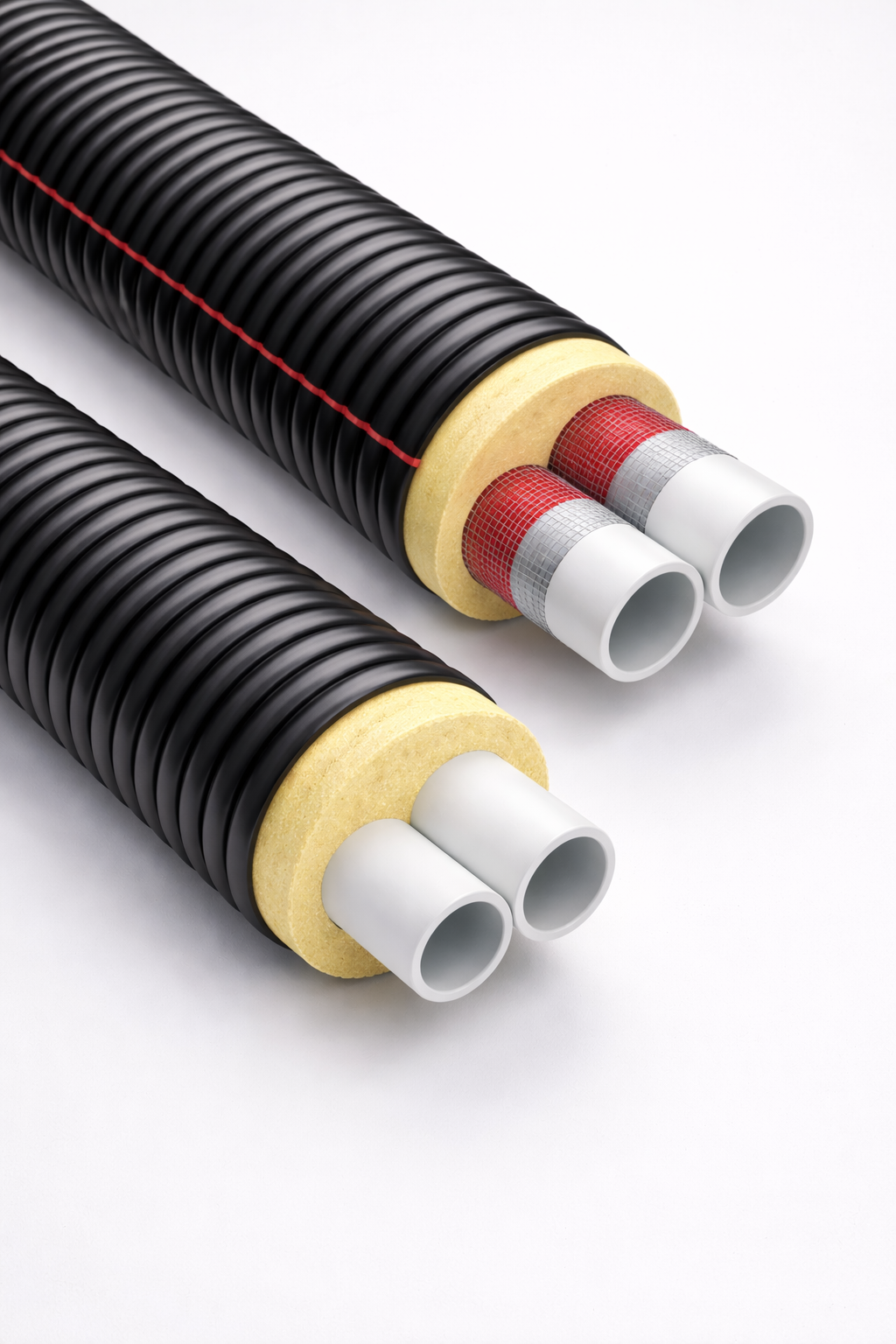

Подающая и обратная трубы в единой теплоизоляции C-PENTANE

Любая серия гибких полимерных труб ИЗОКОМ может быть изготовлена в двухтрубном исполнении. Это стратегическое решение для оптимизации бюджета и сроков строительства тепловых сетей и систем ГВС.

Снижение затрат на СМР до 40%

Ширина траншеи сокращается в 1.5–2 раза. Меньший объем земляных работ, вывоза грунта и обратной засыпки — прямая экономия бюджета проекта.
Ускоренная прокладка сетей

Монтаж одной плети теплотрассы вместо двух. Поставка намоткой до 1700 метров минимизирует количество стыков и время работы техники.
Энергоэффективность и компактность

Суммарные теплопотери «Дубля» ниже за счет меньшей поверхности охлаждения. Незаменима в условиях плотной городской застройки при дефиците места в земле.

Получить расчёт системы Дубль

Логистика и транспортировка

Поставка в бухтах - стандартная намотка

Типоразмер трубы	Минимальный радиус изгиба, м	Максимальная длина трубы в бухте, м	Высота (диаметр) бухты, D, м	Ширина бухты, B, м
50/100	0,9	230	2,65	1,2
63/110	0,9	200	2,71	1,2
75/125	1,0	170	2,79	1,2
90/145	1,1	150	2,92	1,2
110/160	1,2	100	2,69	1,2
125/180	1,2	80	2,77	1,2
140/200	1,4	80	2,85	1,2
160/225*	1,6	—	—

*Трубы 160/225 в бухты не наматываются. Поставка осуществляется только на барабанах или мерными отрезками — до 14 м.

Получить расчет проекта

Соединительные детали и фасонные изделия

Для системы ИЗОКОМ A PE-Xa предусмотрена полная линейка комплектующих:

Пресс-фитинги (под сварку, соединительные, тройники).
Фасонные изделия с заводской ППУ-изоляцией (отводы 90°, прямые и угловые тройники).
По запросу изготавливаем нестандартные узлы любой сложности.

Запросить расчёт проекта

Прикрепите спецификацию, схему трассы или опросный лист. Инженерный отдел ИЗОКОМ изучит данные и подготовит смету и сроки производства в течение 24 часов.

Типоразмер трубы	Минимальный радиус изгиба, м	Максимальная длина трубы на барабане, м
50/100	0,9	900
63/100	0,9	750
75/125	1,0	650
90/145	1,1	440
110/160	1,2	330(430)
125/180	1,2	200(270)
140/200	1,4	200(250)
160/225	1,6	130(250)

	Типоразмер трубы	Максимальная длина отрезка трубы, L, м
1	50/100	8
2	63/110	8
3	75/125	8
4	90/145	10
5	110/160	10
6	125/180	13
7	140/200	14
8	160/225	14
