Гибкие теплоизолированные трубы ИЗОКОМ PE-Xa 95 °C / 0,6 МПа

Экономически эффективное решение для внутриквартальных теплосетей, распределительных контуров и малоэтажного строительства. Снижайте стоимость строительно-монтажных работ без потери надёжности трубопровода — прикрепите спецификацию, и инженеры ИЗОКОМ подготовят расчёт проекта за 24 часа.
  • до 95 °C
    Макс. температура
  • 0,6 МПа
    Рабочее давление
  • 40–160 мм
    Диаметры
  • до 1154 м
    Длина в бухте
Получить расчет проекта Скачать полный каталог
Номенклатура · Монтаж · Доставка и длины · Документы · Расчёт
Когда эта серия: отопление и ГВС до 95 °C при давлении в сети до 0,6 МПа. Давление выше — серия PE-Xa 95 °C / 1,0 МПа.

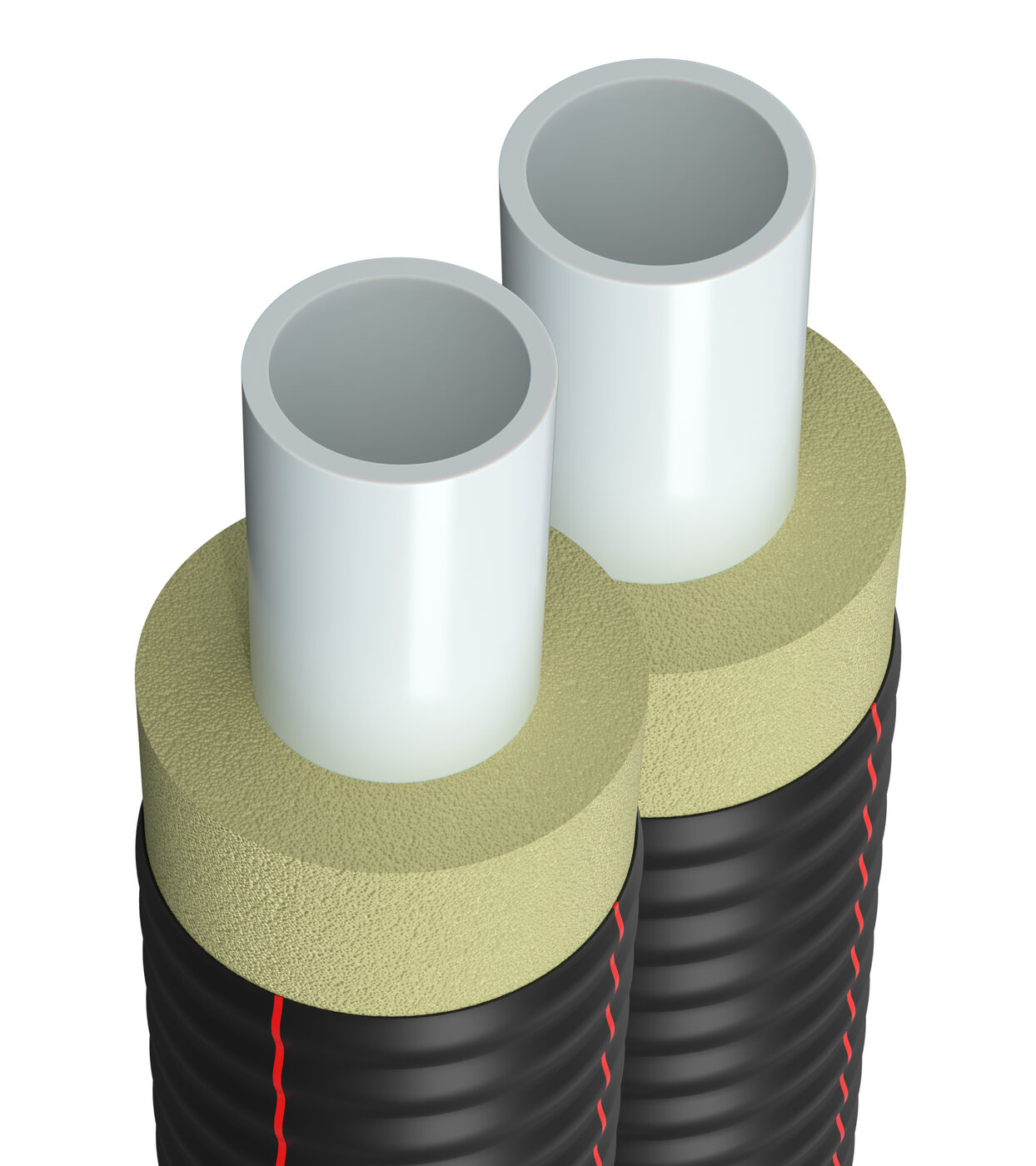

Гибкие трубы ИЗОКОМ PE-Xa 95 °C/0,6 МПа в ППУ-изоляции с гофрированной оболочкой
Секрет надёжности: оптимизированная многослойная конструкция

  • Напорная труба PE-Xa: сшитый пероксидным методом полиэтилен высокой плотности. Оптимизированная толщина стенки рассчитана на стабильную работу при давлении 6 бар и температуре 95 °C. Это наделяет трубу повышенной гибкостью для удобного монтажа, сохраняя абсолютную стойкость к коррозии и внутреннему зарастанию.
  • Антидиффузионный слой (EVOH): надёжный кислородный барьер. Полностью блокирует диффузию молекул кислорода в теплоноситель, защищая стальные узлы распределительных пунктов, теплообменники и металлическую арматуру от образования ржавчины.
  • Изоляция c-pentane: энергоэффективный пенополиуретан. Обеспечивает низкую теплопроводность (не более 0,025 Вт/(м·К)) на пути от котельной до потребителя и сохраняет структурную жёсткость.
  • Защитная оболочка: бесшовный гофрированный полиэтилен. Принимает на себя механические нагрузки при бесканальной укладке в траншею и служит стопроцентным гидробарьером, защищая изоляцию от грунтовых вод.

Преимущества при монтаже и эксплуатации

Оптимальный выбор для внутриквартальных теплосетей, малоэтажной застройки и распределительных контуров с температурой до 95 °C. Отсутствие избыточного запаса по давлению (6 бар) позволяет заметно снизить сметную стоимость материалов, сохраняя ту же изоляцию (теплопроводность не более 0,025 Вт/(м·К)) и срок службы от 30 до 50 лет в зависимости от режима.

  • Цельные участки сети

    Поставка трубы длинномерными отрезками в бухтах даёт возможность прокладывать распределительные контуры большой протяжённости без промежуточных стыков. Это сводит к нулю риск скрытых протечек и ускоряет процесс укладки.

  • Максимальная гибкость

    За счёт уменьшенной толщины стенки (рассчитанной на 6 бар) труба отличается повышенной пластичностью. Она легко огибает смежные коммуникации, деревья и фундаменты в стеснённых условиях плотной или частной застройки.

  • Экономия на компенсаторах

    Материал PE-Xa обладает эффектом самокомпенсации и отлично поглощает температурные расширения. Это позволяет полностью исключить из проекта массивные неподвижные опоры и П-образные компенсаторы, дополнительно снижая бюджет.

  • Технологичный монтаж

    Сборка системы выполняется с помощью надёжных пресс-фитингов из стали или нержавеющей стали и профессионального гидравлического инструмента. Безогневой метод запрессовки не требует тяжёлой техники и в несколько раз превосходит по скорости классическую сварку стали.

Конструкция трубы ИЗОКОМ PE-Xa 95 °C / 0,6 МПа — монолитность и энергоэффективность

Производство труб ИЗОКОМ PE-Xa 95 °C / 0,6 МПа осуществляется методом непрерывной экструзии. Это гарантирует надёжное молекулярное сцепление всех слоёв и превращает систему в единую, неразделимую конструкцию, идеально сбалансированную для распределительных теплосетей.
  • Внутренняя напорная труба PE-Xa: выполнена из сшитого полиэтилена с оптимизированной толщиной стенки. Она самостоятельно и уверенно держит рабочее давление в 6 бар при 95 °C без армирующих каркасов, обладая при этом повышенной гибкостью для маневренного монтажа.
  • Высокотемпературный адгезив: специальный связующий слой, который намертво соединяет полимерную напорную трубу с внешними оболочками. Полностью исключает риск внутреннего расслоения даже при резких температурных скачках теплоносителя.
  • Теплоизоляция c-pentane: слой полужёсткого озонобезопасного пенополиуретана на основе циклопентана. Формируется непрерывным методом заливки, что гарантирует 100% однородность изоляции по всей длине бухты — без пустот и потерь тепла.
  • Защитная оболочка: наружный гидробарьер из светостабилизированного гофрированного полиэтилена. Жёстко сцеплен с теплоизоляцией, принимая на себя давление грунта при бесканальной укладке и защищая внутренние слои от механических повреждений.

Технические характеристики и номенклатура

Номенклатура труб ИЗОКОМ PE-Xa 95 °C / 0,6 МПа

Типоразмер трубы

Напорная труба,

d×s, мм

Защитная оболочка,

D×s1, мм

Радиус изгиба, м

Масса, кг/м

25/63

25×2,3

63×2,0

0,7

0,94

32/75

32×2,9

75×2,0

0,8

1,26

40/75

40×3,7

75×2,0

0,8

1,39

50/90

50×4,6

90×2,2

0,8

1,95

63/110

63×5,8

110×2,4

0,9

2,81

75/125

75×6,8

125×2,6

1,0

3,46

90/140

90×8,2

140×2,7

1,1

4,73

110/160

110×10,0

160×2,7

1,2

6,20


Обозначение трубы в заказной спецификации состоит из:
  • слова «труба»;
  • торгового наименования трубы — ИЗОКОМ PE-Xa 95 °C / 0,6 МПа;
  • типоразмера трубы, состоящего из типоразмера напорной трубы и типоразмера защитной оболочки, перечисленных через символ «/»;
  • рабочего давления в мегапаскалях, состоящего из числового значения (последовательность символов «0,6») и обозначения единиц измерения — «МПа».
Пришлите спецификацию — инженер проверит обозначения и подготовит коммерческое предложение. Поставка 1–7 дней по России, заводская гарантия — 10 лет.
Прислать спецификацию Позвонить +7 (499) 706-07-01
Подающая и обратная трубы в единой теплоизоляции C-PENTANE
Двухтрубный «Дубль» выпускается в серии PE-Xa 95 °C / 0,6 МПа, от 25+25/90 до 63+63/180; с трубами других серий ИЗОКОМ — по запросу. Это стратегическое решение для оптимизации бюджета и сроков строительства тепловых сетей и систем ГВС.
Гибкие трубы ИЗОКОМ Дубль: подающая и обратная трубы в одной ППУ-изоляции
Гибкие трубы ИЗОКОМ Дубль: подающая и обратная трубы в одной ППУ-изоляции
  • Снижение затрат на СМР до 40%
    Ширина траншеи сокращается в 1,5–2 раза. Меньший объём земляных работ, вывоза грунта и обратной засыпки — прямая экономия бюджета проекта.
  • Ускоренная прокладка сетей
    Монтаж одной плети теплотрассы вместо двух. «Дубль» поставляют отрезками до 750 м в бухте и до 1120 м на барабане 3,5 м (оболочка 90 мм) — меньше стыков и времени работы техники.
  • Энергоэффективность и компактность
    Суммарные теплопотери «Дубля» ниже за счёт меньшей поверхности охлаждения. Такая труба незаменима в условиях плотной городской застройки при дефиците места в земле.
Получить расчёт системы Дубль

Комплектующие и монтаж: фасонные элементы для сетей 6 бар

Для сборки распределительных теплосетей на базе неармированной трубы ИЗОКОМ PE-Xa 95 °C / 0,6 МПа применяется полный спектр фирменных комплектующих. Все фитинги спроектированы с учётом особенностей трубы, гарантируя 100% герметичность при рабочем давлении до 6 бар.
1. Пресс-фитинги из стали или нержавеющей стали (базовая номенклатура)
  • Переход под сварку: предназначен для бесшовной интеграции полимерного контура со стальными участками трубопровода или металлической запорной арматурой.
  • Соединительная муфта: надёжный пресс-фитинг для прямого соединения двух отрезков трубы между собой без заужения внутреннего сечения и потери пропускной способности.
  • Пресс-тройники: элементы для формирования ответвлений во внутриквартальных сетях. В каталоге представлены как равнопроходные, так и редукционные (переходные) типы под разные диаметры.
2. Элементы в заводской ППУ-изоляции Готовые фасонные части, позволяющие избежать ручной изоляции стыков в траншее и значительно ускорить сдачу объекта.
  • Изолированные отводы 90°: решения для прохождения резких поворотов трассы с сохранением непрерывного энергоэффективного контура.
  • Прямые и угловые тройники: применяются для безопасного и герметичного распределения потоков теплоносителя в одной или нескольких пространственных плоскостях.
3. Технология монтажа и нестандартные решения
  • Гидравлическая запрессовка: монтаж фитингов выполняется исключительно с помощью профессионального гидравлического инструмента. Метод запрессовки гарантирует монолитность стыка, исключает ошибки персонала и позволяет смело прятать узел под землю.
  • Индивидуальное проектирование: при необходимости реализации сложных узлов, инженерный отдел ИЗОКОМ готов разработать и изготовить нестандартные фасонные изделия под индивидуальные параметры вашего проекта.

Транспортировка труб ИЗОКОМ PE-Xa 95 °C / 0,6 МПа

Поставка в бухтах

Типоразмер трубы

Бухта высотой не более 2,95 м: длина, м*

Бухта высотой не более 2,65 м: длина, м*

25/63

800/1154

500/1100

32/75

640/1116

300/774

40/75

640/1116

300/774

50/90

420/750

280/450

63/110

300/480

200/240

75/125

180/370

120/228

90/140

158/240

109/210

110/160

140/200

93/180


Длина указана для ширины бухты 1,2 м / 2,4 м.
*Бухты поставляются в виде отрезков, длину необходимо уточнять при заказе.
Получить расчёт проекта
Читать по теме
Для проектировщикаОбозначение в спецификации, пример: «Труба ГПИ ИЗОКОМ c-pentane PE-Xa 95 °С 0,6 МПа 25/63 (25x2,3)/63 ТУ 22.21.29-001-591570687-2022».
Как читать обозначение →

Серии ИЗОКОМ по температуре и давлению

Серия

t, °C

P, МПа

d, мм

A PE-RT 75 °C / 1,0 МПа

75

1,0

40–160

PE-Xa 95 °C / 0,6 МПа

95

0,6

25–110

PE-Xa 95 °C / 1,0 МПа

95

1,0

25–110

A PE-Xa 95 °C / 1,0 МПа

95

1,0

40–225

A PE-Xa 115 °C / 1,0 МПа

115

1,0

50–225

A PE-Xa 115 °C / 1,6 МПа

115

1,6

50–160

A PE-Xa 120 °C / 1,0 МПа

120

1,0

50–160

Дубль — две трубы в одной оболочке

95

0,6

25+25 … 63+63


t — максимальная рабочая температура, P — максимальное рабочее давление, d — типоразмеры напорной трубы; по каталогу ИЗОКОМ 2025. Серию под температурный график подберёт инженер по спецификации.
