Гибкие армированные трубы ИЗОКОМ A PE-Xa 115°C / 1,6 МПа для теплосетей

Гибкие предизолированные трубы из сшитого полиэтилена с армирующей системой. Оптимальное решение для подземной прокладки теплотрасс: укладка производится длинномерными отрезками без сварочных работ и установки П-образных компенсаторов.
  • до 115 °C
    Макс. температура
  • 1,6 МПа
    Рабочее давление
  • 40–160 мм
    Диаметры
  • До 1700 м
    Длина в бухте
Получить расчет проекта Скачать полный каталог

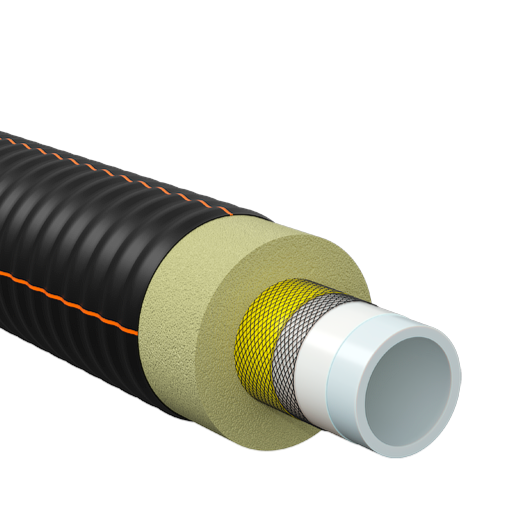

Секрет выносливости: Усиленная многослойная конструкция

  • Напорная труба PE-Xa: Основной слой из сшитого полиэтилена высокой плотности. Отличается абсолютной устойчивостью к коррозии и химическому разрушению, обеспечивая стабильную пропускную способность теплоносителя без образования накипи.
  • Армирующий слой: Сверхпрочный оплеточный каркас из кевларовых (арамидных) нитей. Именно он берет на себя колоссальную нагрузку, позволяя трубе стабильно работать при экстремальном давлении до 16 бар (1,6 МПа) и полностью нейтрализуя мощные гидравлические удары в сети.
  • Изоляция c-pentane: Слой энергоэффективного пенополиуретана (ППУ). Надежно удерживает температуру теплоносителя (с пиками до 115°C) с минимальными потерями и не дает усадку на протяжении 50 лет эксплуатации.
  • Защитная оболочка: Наружный гофрированный профиль из полиэтилена. Выступает прочным панцирем от механических повреждений при укладке в траншее и обеспечивает стопроцентную гидроизоляцию теплотрассы от воздействия грунтовых вод.

Преимущества при монтаже и эксплуатации

Оптимизация строительства высоконагруженных теплосетей: минимальные потери тепла, стабильная работа при давлении 16 бар более 50 лет и значительное сокращение расходов на СМР.
  • Отсутствие промежуточных швов
    Поставка трубы сплошными отрезками (в бухтах или на барабанах) исключает необходимость частой стыковки, повышая общую надежность высоконапорной трассы.
  • Укладка любой сложности
    Гибкость конструкции позволяет монтировать сеть в обход существующих коммуникаций и строений, минимизируя объем земляных работ.
  • Самокомпенсирующаяся система
    Способность армированной трубы поглощать температурные расширения избавляет от необходимости закладывать в проект неподвижные опоры и П-компенсаторы.
  • Оперативная сборка
    Переход на пресс-фитинги под гидравлику сокращает время монтажных работ в несколько раз, если сравнивать с классической сваркой металла.
1.Напорная полимерная труба (PE-Xa / PE-RT)
Внутренняя рабочая труба из сшитого (PE-Xa) или термостойкого полиэтилена (PE-RT тип II)
2.Адгезионный слой
Надёжное сцепление напорной трубы с армирующим слоем.
3.Армирующий слой из высокомодульного волокна
Усиление прочности трубы и снижение линейного удлинения.
4.Наружный слой армированной трубы
Полимерный слой поверх армирования для усиления и фиксации.
5.Теплоизоляционный слой (ППУ)
Пенополиуретан, вспененный на циклопентане, для снижения теплопотерь.
6.Технологический слой
Стабилизация конструкции, компенсация деформаций и внутренних движений.
7.Защитная полиэтиленовая оболочка
Внешний защитный кожух из полиэтилена, защищающий от влаги и механических повреждений.

Технические характеристики и номенклатура

Номенклатура труб ИЗОКОМ A PE-Xa 115°C/1,6 МПа

Типоразмер трубы

Напорная труба,

d×s, мм

Защитная оболочка,

D×s1, мм

Радиус изгиба, м

Масса,кг/м

50/100

47,7×3,6

100×2,2

0,9

2,04

63/110

58,5×4,0

110×2,4

0,9

2,36

75/125

69,5×4,6

125×2,6

1,0

2,99

90/145

84,0×6,0

145×2,7

1,1

4,04

110/160

101,0×6,5

160×2,7

1,2

4,90

125/180

116,0×6,8

180×3,0

1,2

5,58

140/200

127,0×7,1

200×3,1

1,4

6,72

160/225

144,0×7,5

225×3,2

1,6

8,03

225/315

203,0×10,6

315

-

15,91


Обозначение трубы в заказной спецификации состоит из:
  • слова «труба»;
  • торгового наименования трубы – ИЗОКОМ A PE-Xa 115 °C/1,6 МПа;
  • типоразмера трубы, состоящего из типоразмера напорной трубы и типоразмера защитной оболочки, перечисленных через символ "/";
  • рабочего давления в мегапаскалях, состоящего из числового значения (последовательность символов «1,6») и обозначения единиц измерения – «МПа».

Способы монтажа труб ИЗОКОМ A PE-XA 115 °C/1,6 МПа

Соединение труб и фасонных изделий:
Для создания тепловых сетей любой сложности и конфигурации используются специальные фасонные изделия, разработанные для труб ИЗОКОМ A PE-Xa 115 °C/1,6 МПа. Эти изделия позволяют соединять трубы в различных комбинациях.
Стандартная номенклатура фасонных изделий для труб ИЗОКОМ A PE-Xa 115 °C/1,6 МПа:
  • Пресс-фитинг под сварку: Используется для подключения труб ИЗОКОМ к металлическим участкам трубопровода.
  • Пресс-фитинг: Предназначен для соединения двух труб ИЗОКОМ между собой.
  • Пресс-тройник: Служит для создания ответвлений трубопровода. Существуют равнопроходные и редукционные типы.
Фасонные изделия системы ИЗОКОМ (с заводской теплоизоляцией):
Для монтажа тепловых сетей также применяются фасонные изделия системы ИЗОКОМ, которые уже имеют заводскую теплоизоляцию.
Стандартная номенклатура фасонных изделий системы ИЗОКОМ:
  • Отводы 90° ИЗОКОМ: Используются для изменения направления потока теплоносителя на 90 градусов.
  • Тройники прямые ИЗОКОМ: Применяются для соединения или разделения потоков теплоносителя в одной плоскости.
  • Тройники угловые ИЗОКОМ: Служат для соединения или разделения потоков теплоносителя в разных плоскостях.
Индивидуальные заказы: По запросу и после согласования со специалистами группы ИЗОКОМ возможно изготовление фасонных изделий с другими функциональными характеристиками или параметрами, не входящими в стандартный ассортимент.
Монтаж фасонных изделий системы ИЗОКОМ: Для установки этих изделий используется специальный гидравлический инструмент.

Транспортировка труб ИЗОКОМ A PE-XA 115 °C/1,0 МПа

Поставка в бухтах - стандартная намотка

Типоразмер трубы

Минимальный радиус изгиба, м

Максимальная длина трубы в бухте, м

Высота (диаметр) бухты, D, м

Ширина бухты, B, м

50/100

0,9

230

2,65

1,2

63/110

0,9

200

2,71

1,2

75/125

1,0

170

2,79

1,2

90/145

1,1

150

2,92

1,2

110/160

1,2

100

2,69

1,2

125/180

1,2

80

2,77

1,2

140/200

1,4

80

2,85

1,2

160/225*

1,6

—

—

—


*Трубы 160/225 в бухты не наматываются. Поставка осуществляется только на барабанах или мерными отрезками — до 14 м.
Поставка в бухтах "Зимняя намотка"

"Зимняя намотка" производится при среднесуточной температуре окружающей среды ниже +5°.

Типоразмер трубы

Минимальный радиус изгиба, м

Максимальная длина трубы в бухте, м

Высота (диаметр) бухты, D, м

Ширина бухты, B, м

50/100

0,9

161

2,45

1,2

63/110

0,9

133

2,49

1,2

75/125

1,0

120

2,55

1,2

90/145

1,1

107

2,63

1,2

110/160

1,2

100

2,69

1,2

125/180

1,2

80

2,77

1,2

140/200

1,4

80

2,85

1,2

160/225*

1,6

—

—

—



*Трубы 160/225 в бухты не наматываются. Поставка осуществляется только на барабанах или мерными отрезками — до 14 м.

Поставка на барабанах

Типоразмер трубы

Минимальный радиус изгиба, м

Максимальная длина трубы на барабане, м

50/100

0,9

900

63/100

0,9

750

75/125

1,0

650

90/145

1,1

440

110/160

1,2

330(430)

125/180

1,2

200(270)

140/200

1,4

200(250)

160/225

1,6

130(250)


Поставка в отрезках


Типоразмер трубы

Максимальная длина отрезка трубы, L, м

1

50/100

8

2

63/110

8

3

75/125

8

4

90/145

10

5

110/160

10

6

125/180

13

7

140/200

14

8

160/225

14
