Стальные трубы и фасонные элементы в ППУ изоляции по ГОСТ 30732-2020 для монтажа теплотрасс

Трубы стальные в ППУ изоляции на c-pentane

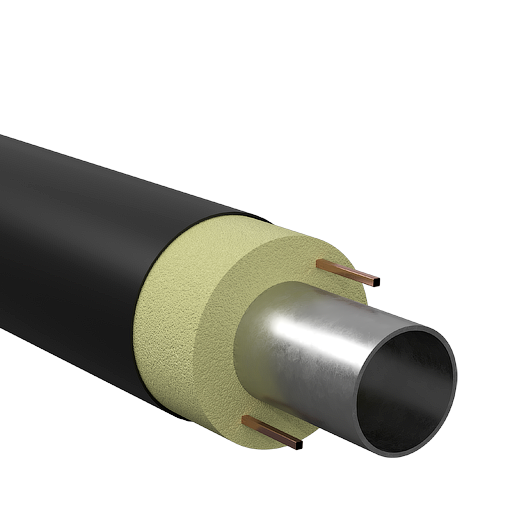

Трубы стальные, предварительно термоизолированные пенополиуретаном на циклопентане (c-pentane) по ГОСТ 30732-2020 предназначены для прокладки тепловых сетей с постоянной температурой теплоносителя до 393 К (120°С), а также для прокладки тепловых сетей, работающих по графику качественного регулирования с температурой теплоносителя до 423 К (150°С).

В качестве вспенивателя в тепловой изоляции применяется циклопентан, обладающий улучшенными теплоизоляционными свойствами (коэффициент теплопроводности в пределах 0,026-0,027 Вт/м·К) в сравнении с водными системами (коэффициент теплопроводности в пределах 0,030-0,033 Вт/м·К). Тепловая изоляция на основе циклопентана в сравнении с CO₂менее подвержена процессам старения, что позволяет сохранять свои теплоизоляционные свойства на протяжении всего срока эксплуатации. В странах ЕС опыт применения данного типа изоляции для изолированных труб более 10 лет.

		Номенклатура труб в ППУ изоляции на c-pentane
d, мм	Smin, мм	Труба-оболочка			L, мм	Масса 1м изделия, кг
		D, мм	Sпэ, мм	Sос, мм		ПЭ	ОС
32	3,0	90	2,2	0,5	6,0	3,57	4,30
38	3,0	110	2,5	0,5	6,0	4,60	5,40
45	3,0	110	2,5	0,5	6,0	5,30	6,10
57	3,5	125	2,5	0,5	10,0	6,41	7,27
76	3,5	140	3,0	0,5	10,0	8,41	9,20
89	3,5	160	3,0	0,5	10,0	9,93	10,80
108	4,0	200	3,2	0,5	10,0	14,04	17,10
114	4,0	200	3,2	0,5	10,0	14,53	17,50
133	4,0	225	3,5	0,5	11,5	17,12	20,40
159	4,5	250	3,9	0,7	11,5	22,26	25,70
219	6,0	315	4,9	0,7	11,5	39,31	42,40
273	6,0	400	6,3	0,7	11,5	52,03	55,60
325	6,0	450	7,0	0,7	11,5	62,19	65,10
377	6,0	500	7,8	0,7	11,5	72,13	75,20
426	7,0	560	8,8	0,7	11,5	94,55	97,39
530	8,0	710	11,1	1,0	11,5	139,49	137,30
630	8,0	800	12,5	1,0	11,5	181,18	175,60
720	9,0	900	13,0	1,0	11,5	208,57	201,30
820	9,0	1000	14,4	1,0	11,5	243,30	226,10
920	10,0	1100	15,5	1,0	11,5	278,10	253,10
1020	11,0	1200	16,9	1,0	11,5	338,60	304,90
